红米AX6拆机,查看硬件

原文地址:https://www.acwifi.net/11176.html

包装比京东好呀,有个厚实的纸箱做包装,我卖路由器的时候要吧有来打包用了。

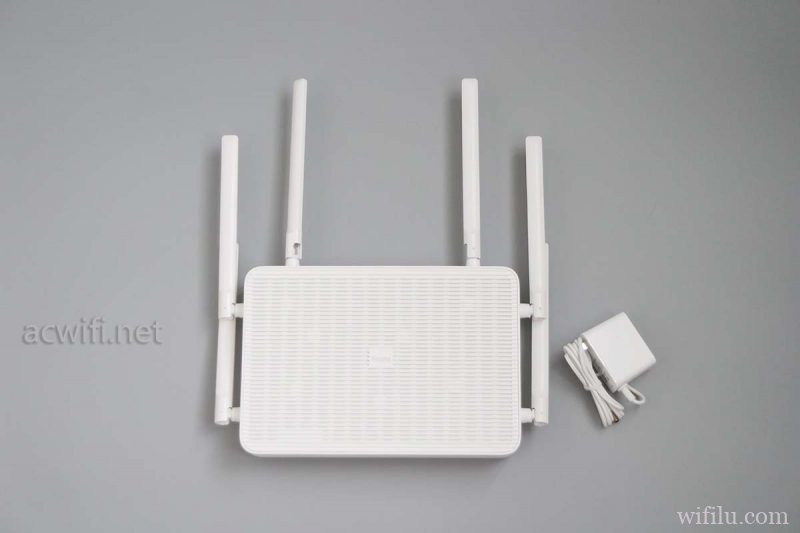

取出红米AX6来:

红米AX6拆机

包装里没有附送网线:

红米AX6拆机

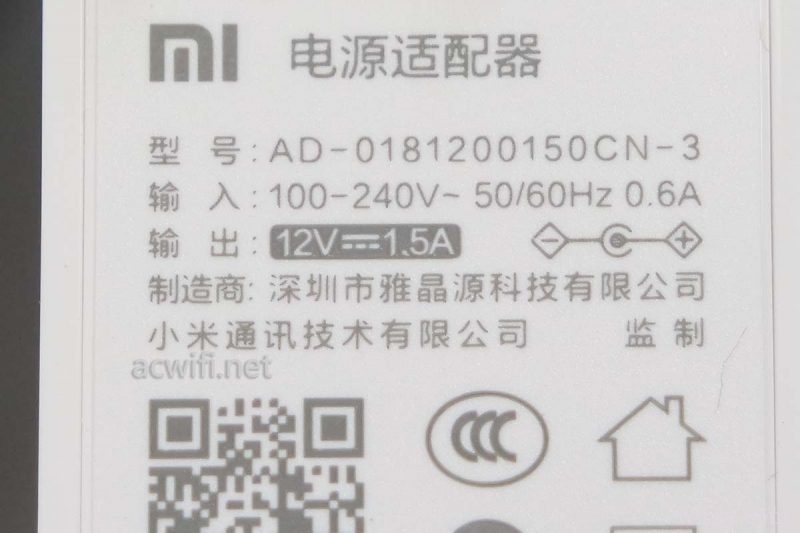

电源输出规格12V/1.5A,比小米AX3600用的12V/2A小一些。红米AX6待机功耗6.9W,它在双频并发时功率12.4W,额定输出功率18W的电源,勉强足够啦。

红米AX6拆机

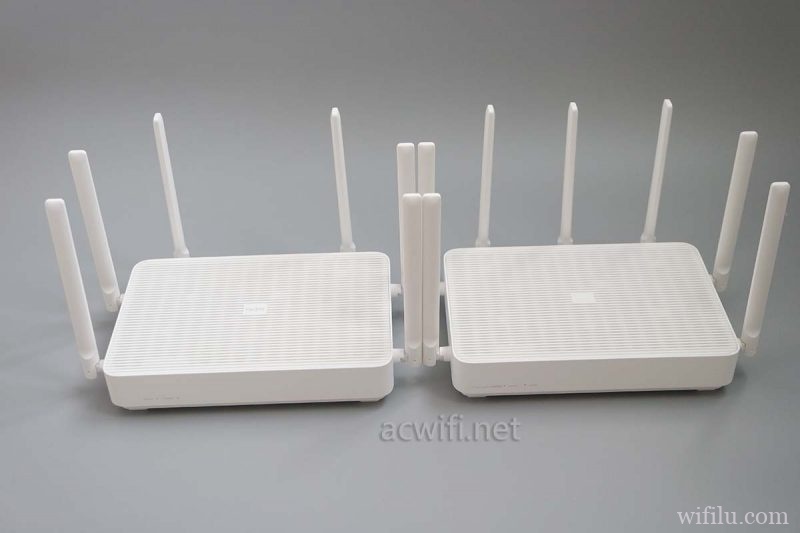

红AX6的外壳就是小米AC2350的外壳改了一根天线得来的,两者对比如下图:

红米AX6拆机

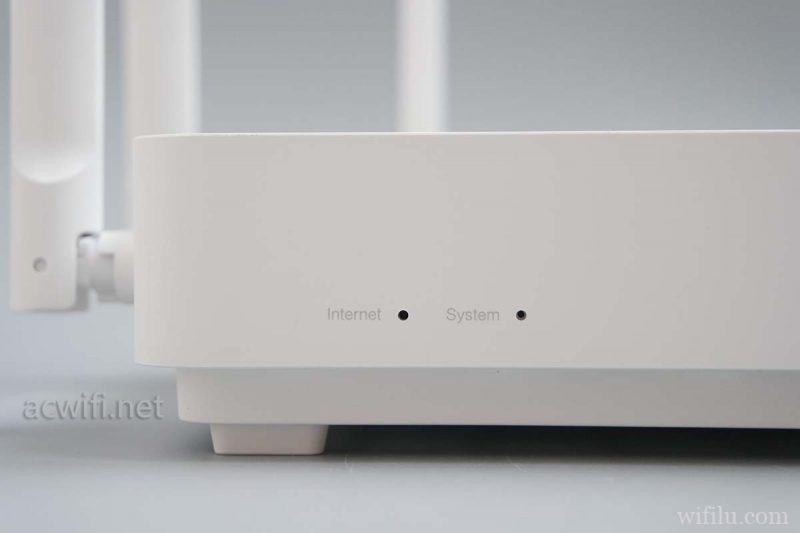

这种这样的指示灯,小小的发光面积,在夜里也不刺眼,很舒服,个人比较喜欢这样的设计:

红米AX6拆机

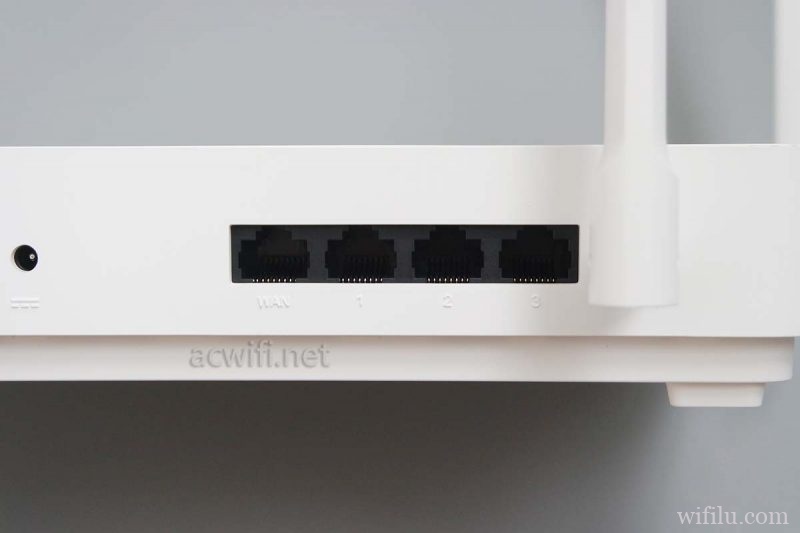

机身背面的4个千兆网口:

红米AX6拆机

机身底部:

红米AX6拆机

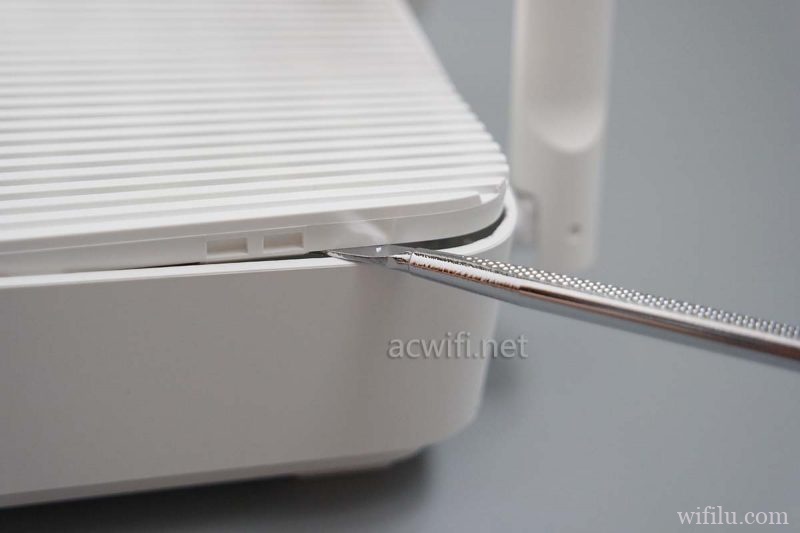

开拆:

红米AX6拆机

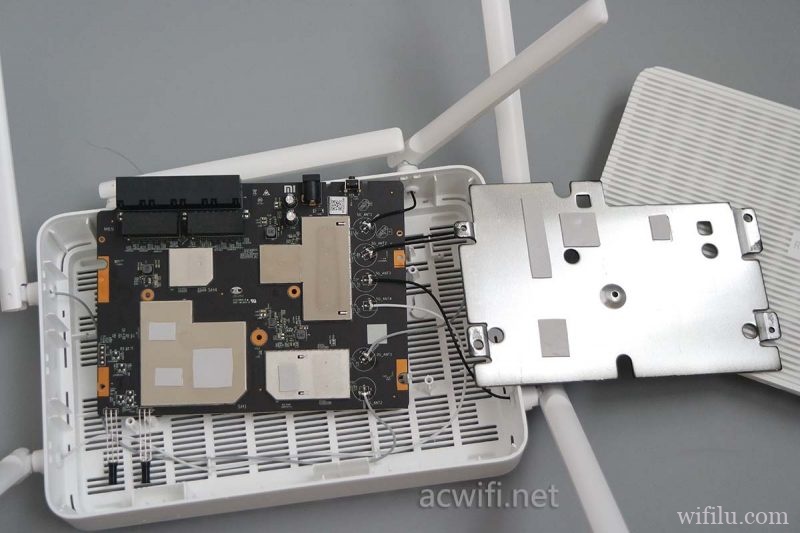

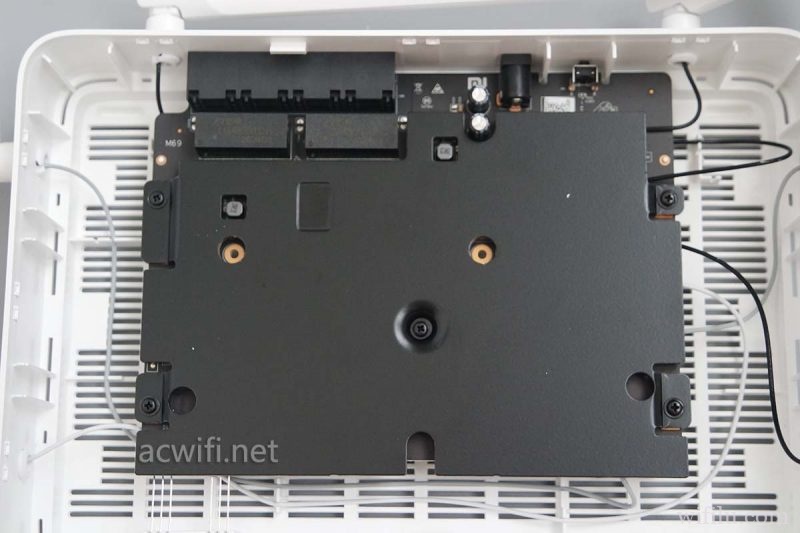

拆下顶盖,看见主板上面覆盖了一片差不多相当于主板那么大的铝板,虽然看似面积很大,但散热不算大。

红米AX6拆机

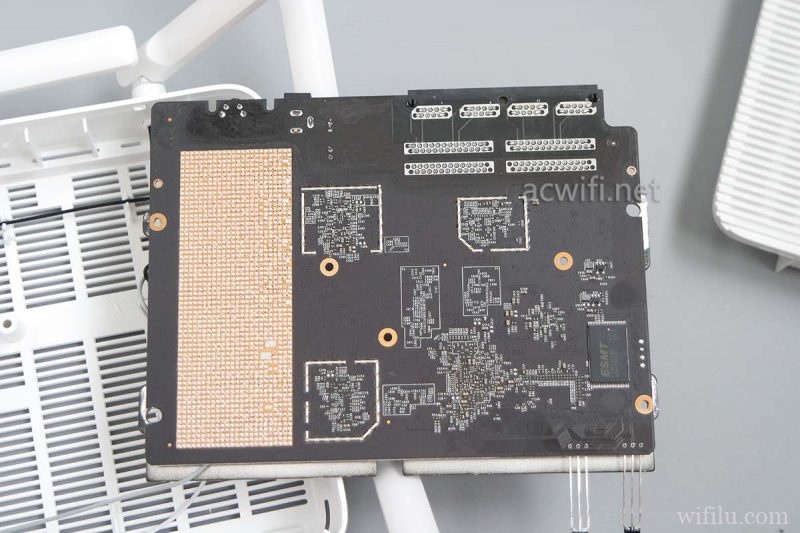

取下螺线,小心翻过来看主板背面,背面没有散热片,除了一颗冷存芯片,没其它了。

红米AX6拆机

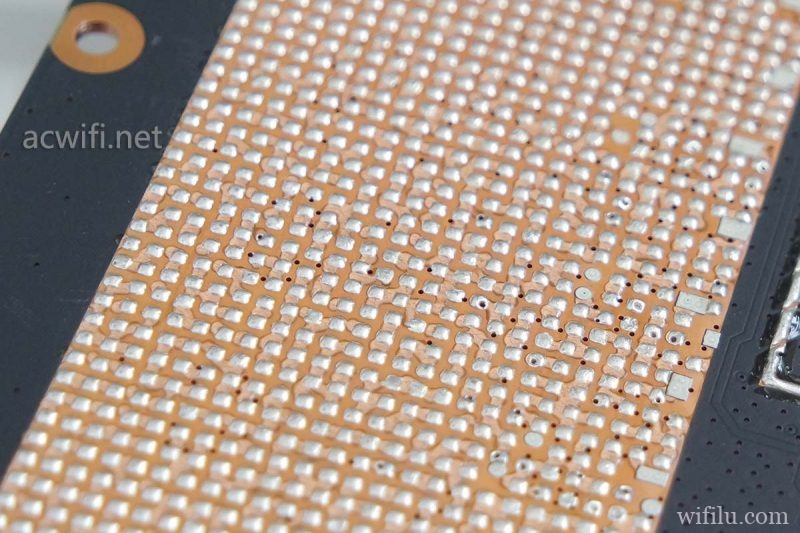

不过这些小锡点也是有利于散热,位于无线功放的正下方。

红米AX6拆机

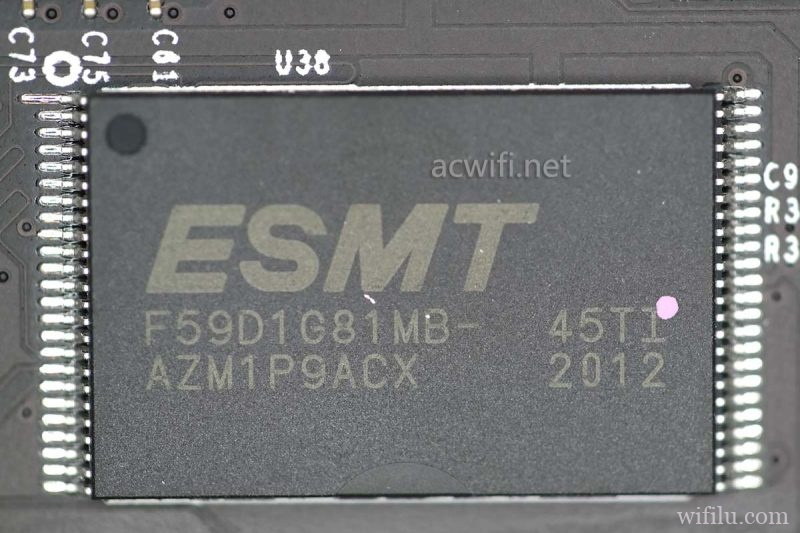

闪存型号:F59D1G81MB,容量128MB。

红米AX6拆机

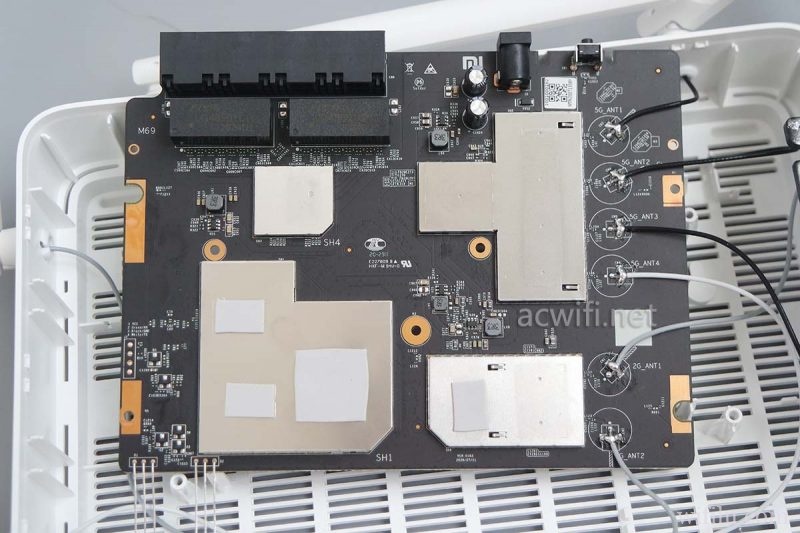

翻回来主板正面,取下那一大块铝板,看见屏蔽罩与铝板之间也有导热硅胶垫。

红米AX6拆机

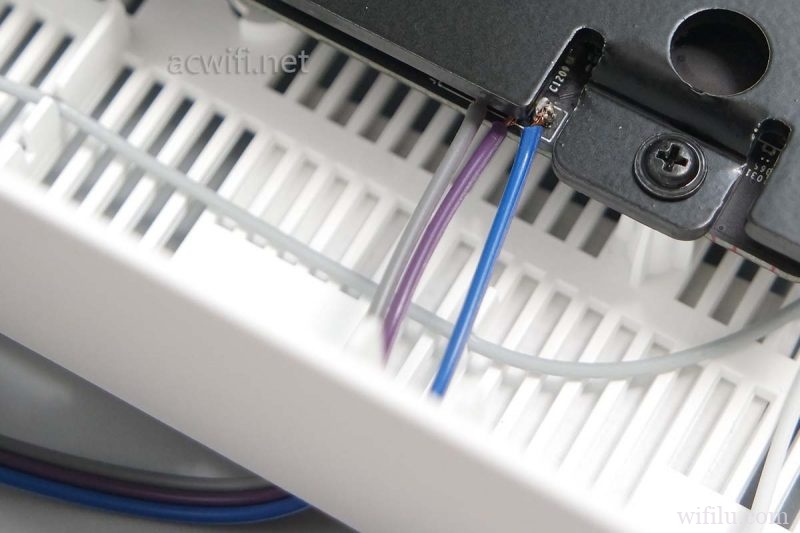

因为6根天线都焊接在主板上,所以主板拿不出来,只能处处要小心。红米AX6拆机

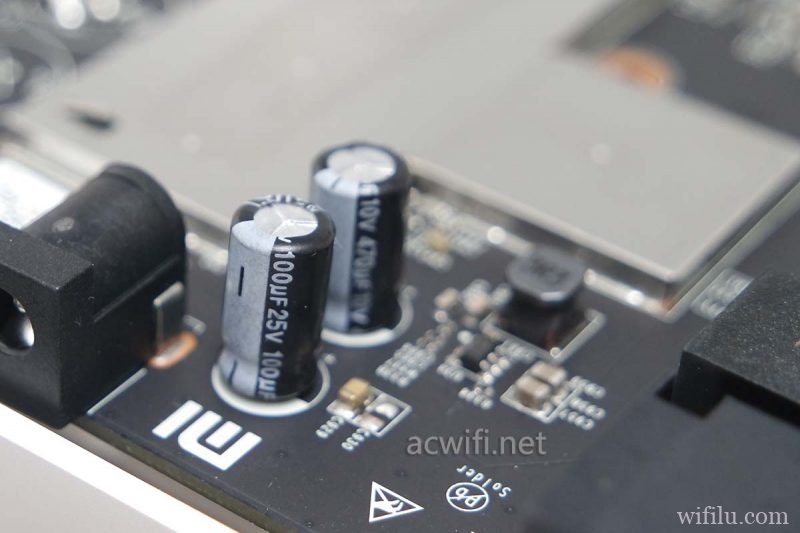

电源输入电路上只有2个小小的电容,25伏100微法和10伏470微法。

红米AX6拆机



取下各个屏蔽罩之后:

红米AX6拆机每颗芯片都有导热硅胶垫与屏蔽罩接触。

红米AX6拆机

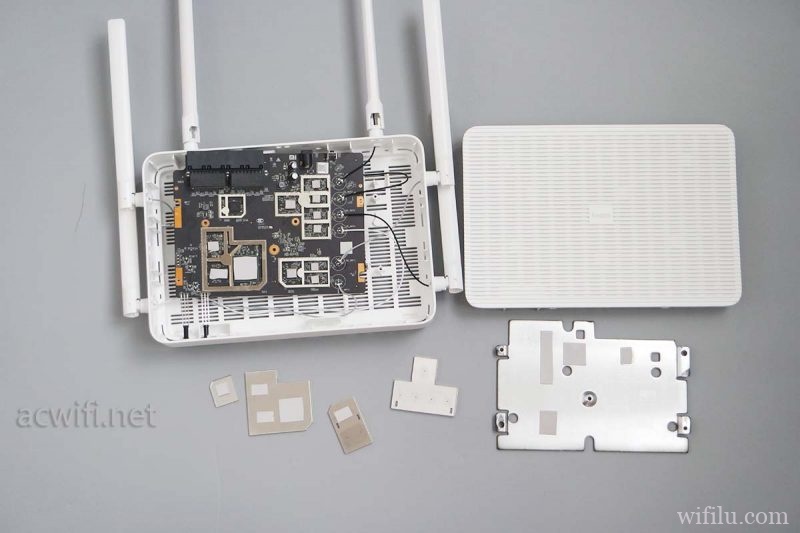

取下所有导热硅胶垫之后:

红米AX6拆机

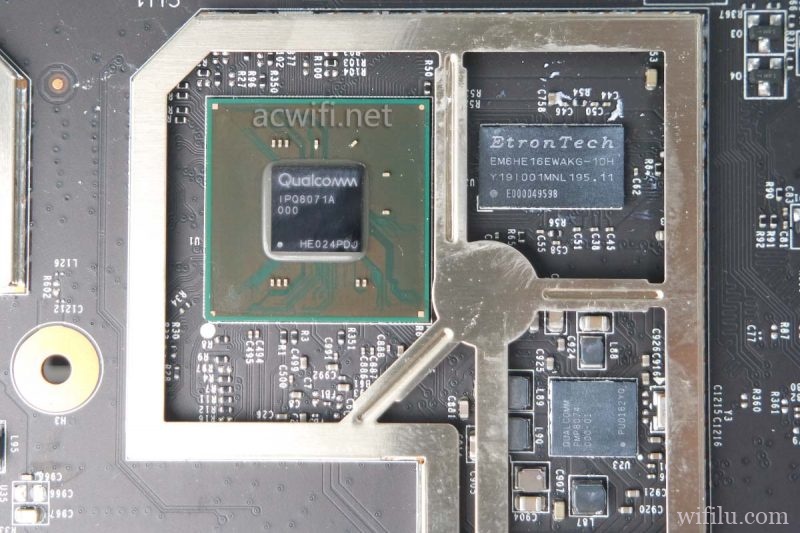

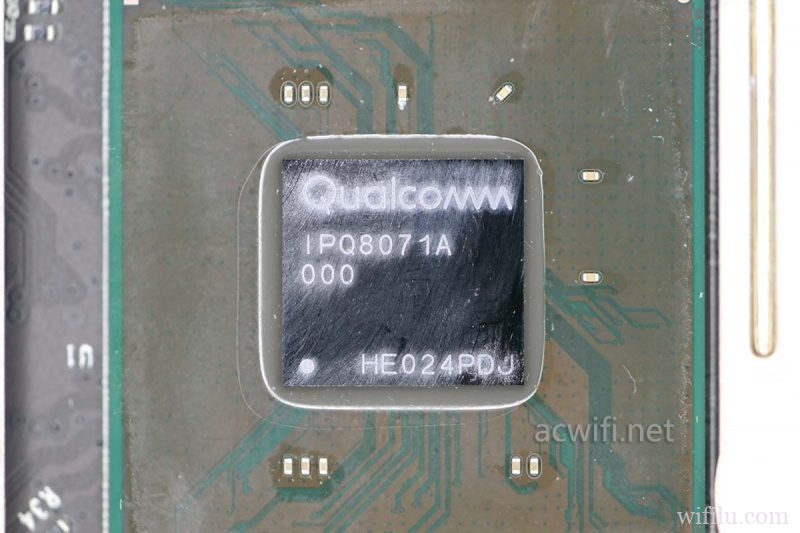

先从CPU开始看吧:红米AX6拆机

红米AX6采用的CPU型号是高通IPQ8071A,跟小米AX3600采用的CPU一样型号,而且都是超频到了1.4GHz。正常频率是1GHz。四核心 ARM Cortex A53架构。IPQ8071A最多能支持6条空间流(6 spatial streams),也就是2.4G 2x2mimo和5G4x4mimo,如果要2.4G也支持4x4mimo,这CPU不行,需要用到IPQ8072A。是这意思不?

同理,小米AX1800和红米AX5采用的IPQ6000系列最多4spatial streams,也就是2.4G和5G均是2x2mimo,包括更高频率的IPQ6018(四核1.8GHz)也是。

红米AX6拆机

IPQ8071A集成双核1.5GHz的NPU处理器,IPQ6000系列集成单核1.5GHz NPU处理器,这也是差别之一。

上面说得有些乱,高通的产品也让我有点乱,不知有没有说错的,如有错请指正。

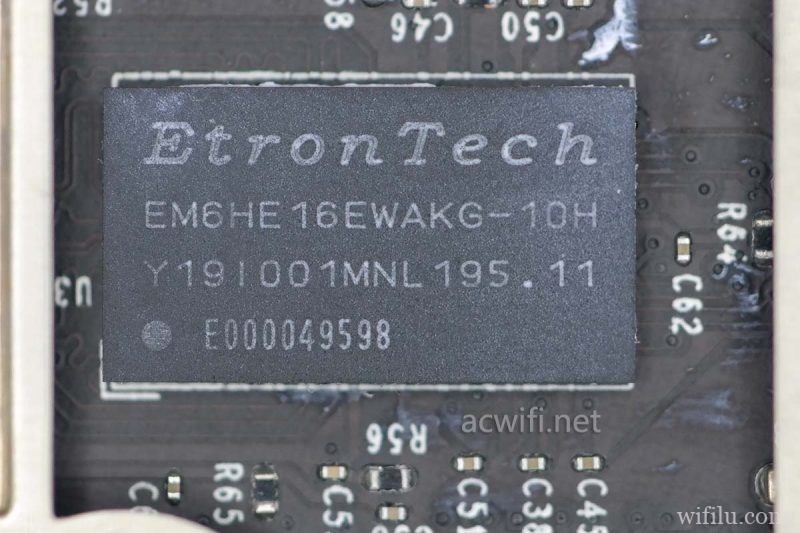

CPU右边是一颗内存,型号是EM6HE16EWAKG-10H,容量512MB DDR3内存。
红米AX6拆机

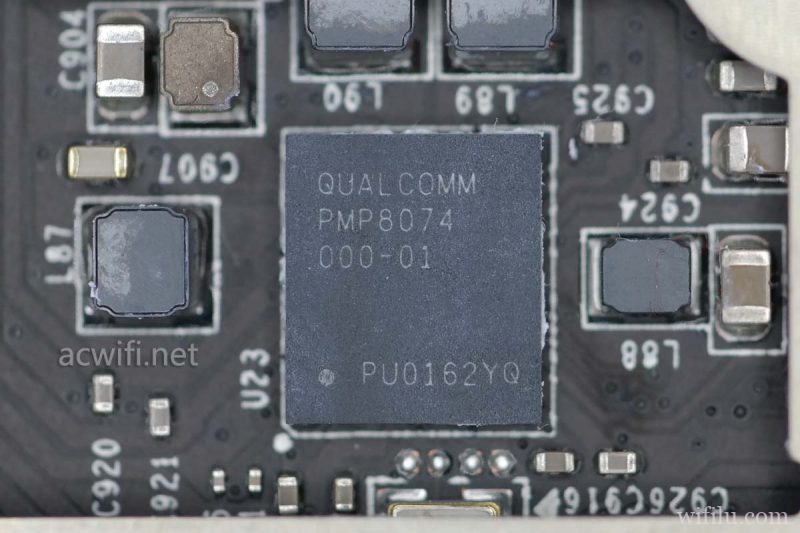

内存下方是电源管理IC,型号是高通自家的PMP8074,它在高通WIFI6无线路由器里不能没有的芯片。

红米AX6拆机

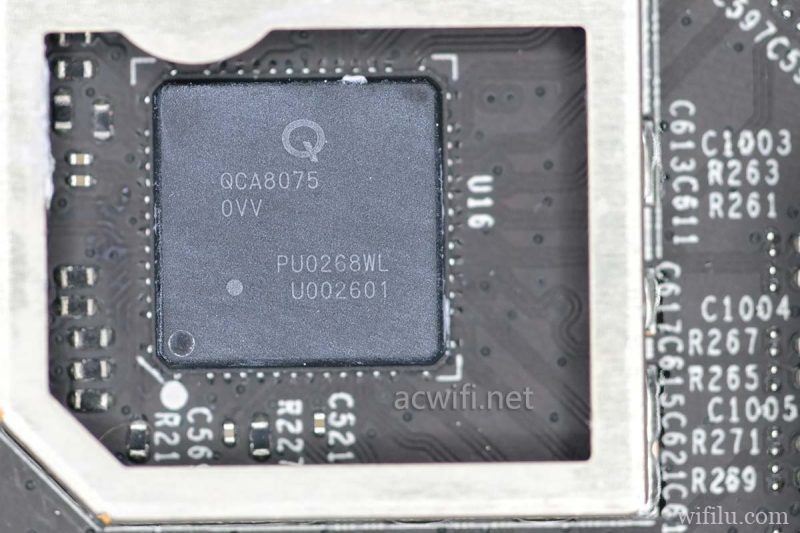

网络变压器旁边一颗五口千兆交换机芯片,型号是QCA8075。



红米AX6拆机

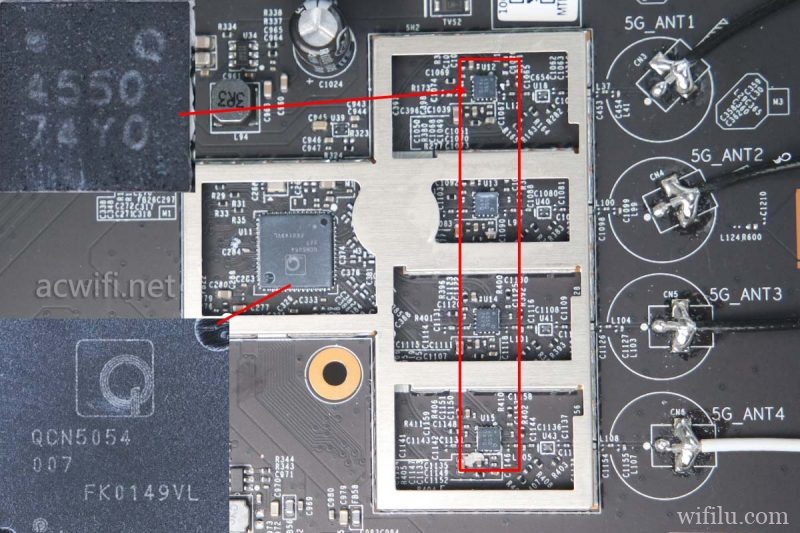

现在来看5G无线电路,5G无线芯片型号是QCN5054,支持4x4mimo 80MHz频宽和2x2mimo 160MHz频宽,最高无线速度2402Mbps。

外置四路独立功放,型号是QPF4550,跟红米AX5采用的5G功放是同一款。不是小米AX3600采用的QPF4588,QPF4550功率要低一些。之前我猜到它在5G功放芯片上会有点差别,果不其然。我不知道这两者差价是多少美元。

红米AX6拆机

QPF4550的参数如下:

 5150 – 5925 MHz
POUT = +15dBm MCS11 HE160 -43dB Dynamic EVM
POUT = +16dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +20.5dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +24.5dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
30 dB Tx Gain
2.1 dB Noise Figure
13.5 dB Rx Gain & 8 dB Bypass Loss
30 dB 2.4 GHz Rejection on Rx Path

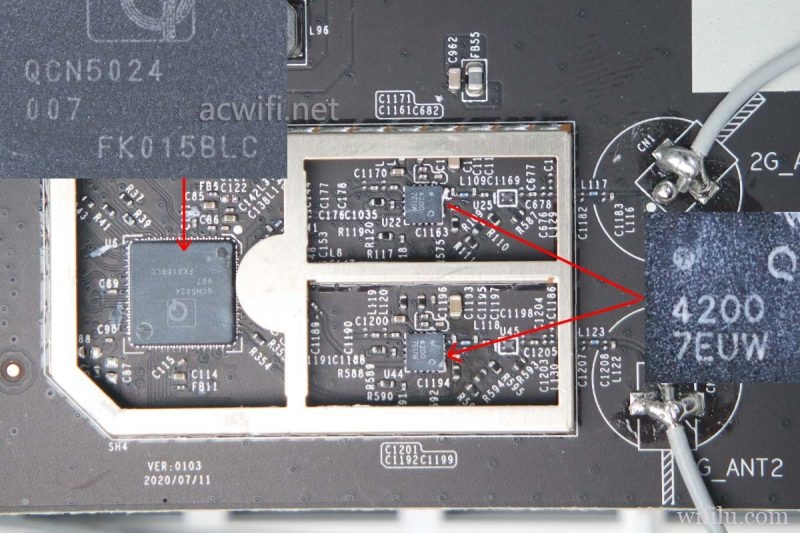

然后看2.4G无线电路,2.4G芯片型号是高通的QCN5024,支持2x2mimo,最高速率573Mbps。外置两路独立功放,型号是QPF4200。

红米AX6拆机

QPF4200的参数如下:

 2412-2484 MHz
POUT = +19 dBm MCS11 HE40 -43 dB Dynamic EVM
POUT = +21 dBm MCS9 VHT40 -35 dB Dynamic EVM
POUT = +22.5 dBm MCS7 VHT40 -30 dB Dynamic EVM
POUT = +25 dBm HT20 MCS0 Spectral Mask Compliance
POUT = +26 dBm 11b Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2.1 dB Noise Figure
15.5 dB Rx Gain & 6 dB Bypass Loss
25 dB 5 GHz Rejection on Rx Path
Integrated DC Power Detector

小米AX3600采用的2.4G功放芯片型号是QPF4288,它的其中的参数如下:

POUT = +22 dBm HE40 -43dB Dynamic EVM
POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM

相差的不是一点半点。为了方便对比差别,在后面我放个对比图。

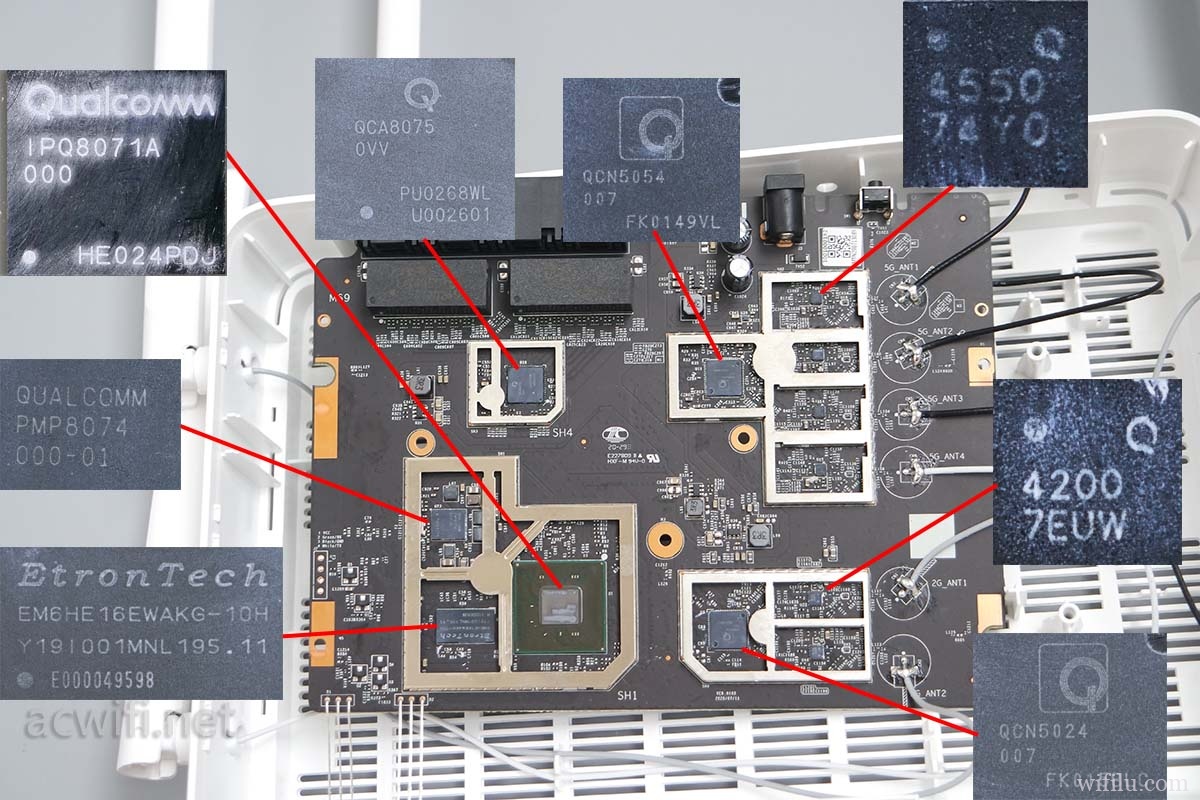

所有芯片型号汇总图如下:

红米AX6拆机

至此,红米AX6拆机完成了。

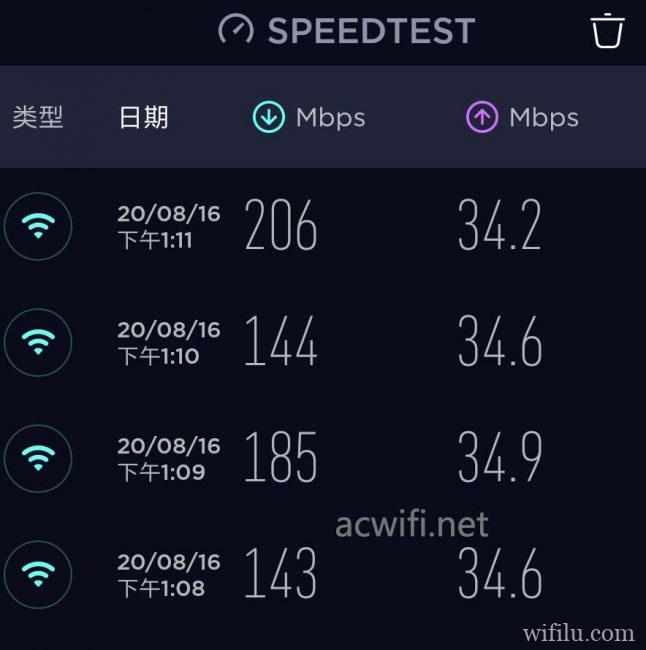

拿小米5C在楼下D点位置测速5G,感觉还没有小米AX1800好呢同,哪些不好?测速结果四次相差较大。测速截图:(电信300兆宽带)

speedtest 01

不过比红米AX5信号强。

这只只作看一看,不作参考,我明天用PCE-AC88测试小米AX3600和红米AX6的5G wifi5,用AX200测试它俩的160频宽wifi6,还有用小米10测速。都只测C和D两个位置。看看相差会有多少。

小米AX3600的拆机文章:小米AX3600无线路由器拆机

什么叫免拆刷机,下图这样,以后就可以免拆了。免拆,就是不用再拆的意思。

红米AX6拆机

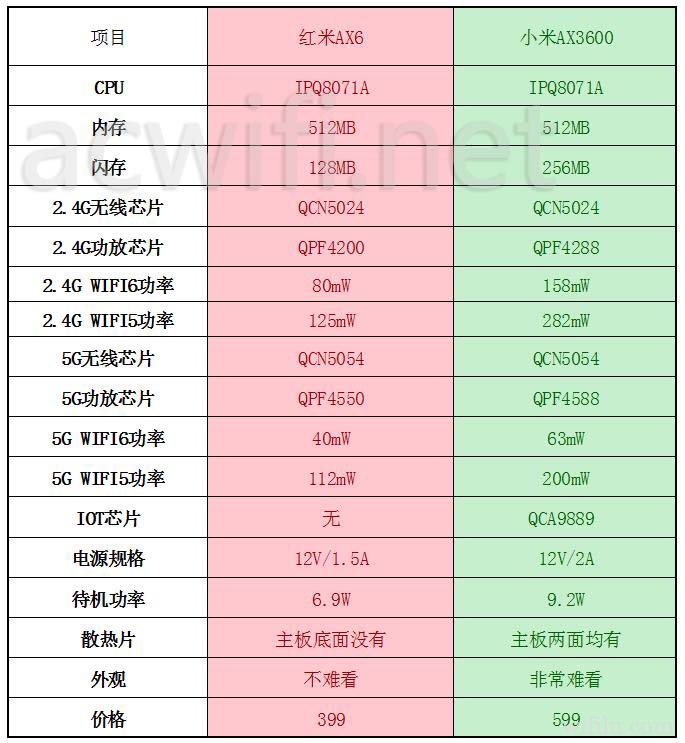

下表总结了红米AX6跟小米AX3600的一些主要差别,外观那条可以不看:红米AX6对比小米AX3600 02

比小米AX3600便宜了200元,无线功率明显差了一倍,但如果使用环境的面积不大,省下200元也是值的。

这里有一款接口是4.0/1.7的电源适合红米AX6使用,建议选择2.5A的,16元包邮 4.0 1.7 12V电源
