华为AP模式切换汇总

个人使用华为AP一般是作为胖AP(FAT AP)使用,但是如果出厂时是瘦AP(FIT AP)模式,则需要手动切换到FAT AP模式使用。这里是华为AP模式切换的资料备档,有需要的同学可以备份下。

简介

本文档介绍了AP的模式、哪些AP支持模式切换等信息,同时提供了详细的模式切换示例和故障处理措施。

了解AP有哪些模式

AP的模式包括FAT、FIT和云,出厂默认是FIT模式(AP9130DN仅支持FAT模式,AP5030DN-C仅支持云模式)。

表1-1 AP模式说明

AP模式 描述 应用场景
FAT FAT AP,又称为胖AP,能够独立完成Wi-Fi覆盖,不需要另外部署管控设备。由于FAT AP是独立工作的,所以每一台FAT AP都需要单独进行配置。如果想要通过部署很多台FAT AP来满足大面积的Wi-Fi覆盖,那么实际配置和维护所耗费的成本是巨大的。同时,由于FAT AP独自控制用户的接入,用户无法在FAT AP之间实现无线漫游。
因此,FAT AP通常用于家庭或SOHO环境的小范围Wi-Fi覆盖,在企业场景已经逐步被“AC+FIT AP”和“云管理平台+云AP”的模式所取代。
适用于小范围的Wi-Fi覆盖,如家庭或SOHO环境。
FIT FIT AP,又称为瘦AP,无法独立完成Wi-Fi覆盖,需要和AC配合使用。AC的主要功能是对所有FIT AP进行管理和控制。AC统一给FIT AP批量下发配置,因此不需要对AP逐个进行配置,大大降低了WLAN的管控和维护成本。同时,因为用户的接入认证可以由AC统一管理,所以用户可以在AP间实现无线漫游。“AC+FIT AP”的模式目前广泛应用于大中型园区的Wi-Fi网络部署,如商场、超市、酒店、企业办公等。
对于小范围Wi-Fi覆盖的场景,本身所需AP数量较少,如果额外部署一台AC的话,会导致整体无线网络成本较高。这种场景下,如果没有用户无线漫游的需求,建议部署FAT AP;如果希望同时满足用户无线漫游的需求,建议部署云AP。
适用于大中型的园区无线网络,如商场、超市、酒店、企业办公等。
云AP,是可以被云管理平台管理的AP。云AP自身功能接近FAT AP,所以可以应用于家庭WLAN或SOHO环境的小型组网;同时,“云管理平台+云AP”的组网结构和“AC+FIT AP”的组网结构类似,云AP由云管理平台统一管理和控制,所以又可以应用于大中型组网。
云AP支持即插即用,部署简单,并且不受部署空间的限制,能灵活的扩展,目前比较多的应用于分支较多的场景。
适用于各种规模的无线网络,如零售、中小企业、酒店等分支较多的场景。

了解每款AP支持哪些模式

一款AP,如果支持多个模式,则该AP就支持模式切换。绝大多数AP都支持模式切换,仅有个别AP因为仅支持一种模式,所以不支持模式切换。对于同一款AP,在不同版本所支持的模式也有不同,例如V200R007C20版本不支持云模式,V200R007C10和V200R008版本支持云模式。

想要知道某款AP支持哪些模式,或者AP的某个模式支持哪些版本,可以查询WLAN AP版本配套和形态速查表

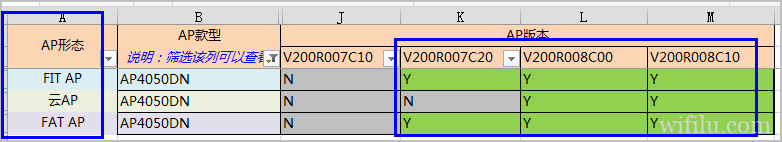

下载表格,在“AP款型列”(B列)筛选要查询的AP款型。这里以AP4050DN为例。

可以看到AP4050DN三种模式均支持,从V200R007C20开始支持FIT和FAT模式,从V200R008C00开始新增支持云模式。

怎么查看AP当前的模式

有三种方式可以查看AP当前的模式:

  • 通过移动终端(以手机为例)搜索Wi-Fi信号判断。这种方式适用于AP处于缺省配置或掉线状态的场景。

    在手机上开启Wi-Fi,在AP附近搜索信号,根据信号名称(SSID名称)格式来判断AP的模式。

    如果SSID名称格式为HUAWEI-XXXXHUAWEI-LeaderAP-XXXX,则说明AP当前是FAT模式;如果SSID名称格式为hw-manage-xxxx,则说明AP当前是FIT模式或云模式。FIT模式和云模式的信号名称相同,可以用手机连接信号,手机能够直接接入表示AP是云模式,反之则是FIT模式。

    满足如下条件时,AP会发出对应的Wi-Fi信号:

    • FIT模式:V200R009版本开始,AP在缺省配置或掉线状态时,会发出名称为hw-manage-xxxx的信号,xxxx是AP的MAC地址后四位。手机无法直接接入该信号,需要设置静态IP地址才能接入,和AP默认的地址169.254.2.1在相同网段,如169.254.2.100。

      • V200R007C10之前版本:FIT AP不支持离线管理VAP功能。
      • V200R007C10版本到V200R008C10版本:FIT AP上电后缺省开启离线管理VAP,释放无线信号,AP在AC上线后,离线管理VAP被关闭,并且掉线后不会自动开启。
      • V200R009及之后版本:FIT AP上电后缺省开启离线管理VAP,在掉线后也会自动开启离线管理VAP。
    • FAT模式:V200R007C20版本开始,AP在缺省配置时,则会发出名称为HUAWEI-XXXX的信号,XXXX是AP的MAC地址后四位,手机可以直接接入。用浏览器访问http://192.168.1.1,可以看到Web网管登录页面。配置AP时为保证安全性,建议删除该默认信号。
    • 云模式:AP在缺省配置或掉线状态时,会发出名称为hw-manage-xxxx的信号,xxxx是AP的MAC地址后四位,手机可以直接接入。

    AP的MAC地址可以在AP背面的铭牌上查看到。

    如果AP已经安装,则需要让手机尽可能的靠近AP,通常情况下信号最强的SSID即为该AP发出的SSID。

    该方式免去了连接网线的准备,但并非任何时候都可以使用,AP需处于特定状态和版本才会发出Wi-Fi信号。在无法准确得知AP的状态和版本时,可以先使用该方式判断,无法判断时仍需使用网线连接AP。

    如果无法搜到特定格式的信号,则无法判断,需要登录AP查看。

  • 通过命令行登录AP查看。使用PC和网线与AP连接,输入身份信息登录成功后自动获取当前模式。

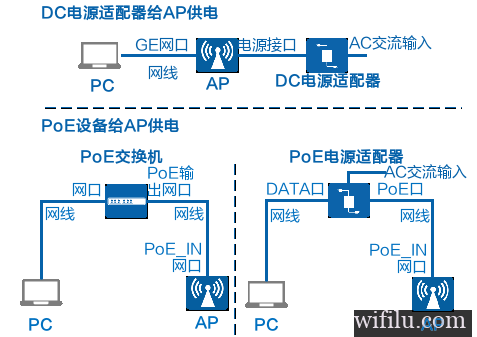

    连接PC和AP,设置PC的IP,和AP在同一网段,连线请参考图1-1

    图1-1 PC和AP连线图

    在PC上使用SSH客户端登录AP,登录成功后显示当前的模式。

    Info: Current mode: Fit (managed by the AC).    //Fit(FIT模式),Fat(FAT模式),Cloud(云模式)
  • 通过Web网管登录AP查看。使用PC和网线与AP连接,在浏览器输入AP的IP地址,在登录界面自动获取当前模式。

    连接PC和AP,设置PC的IP,和AP在同一网段,连线请参考图1-1

    在PC上打开浏览器,访问http://IP地址,AP的默认IP地址是169.254.1.1(RU的默认IP地址是169.254.1.2),根据打开页面的内容识别当前的模式。连线请参考AP模式切换示例

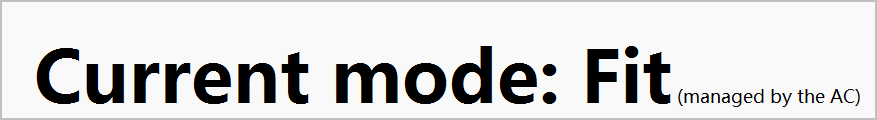

    • FIT模式:页面显示模式为Fit

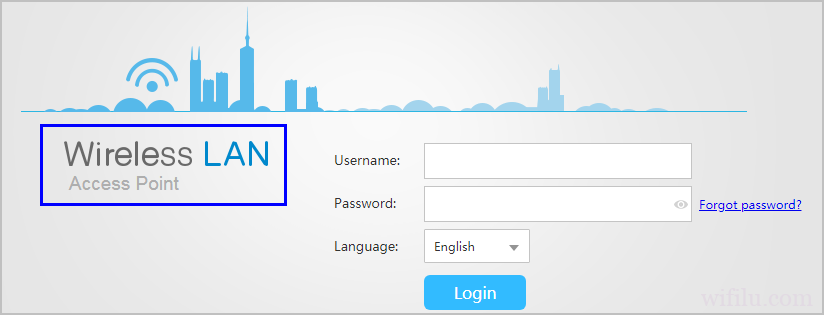

    • FAT模式:登录页面显示Access Point

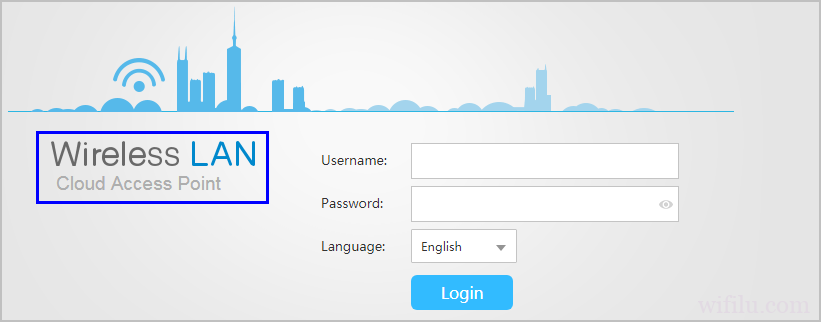

    • 云模式:登录页面显示Cloud Access Point

AP模式切换的要求和推荐方案

对于V200R019C00及之前版本,AP模式切换的要求如下:

  • FAT和云之间切换

    对于胖云共包的AP, 任意情况均可直接切换。

  • FIT和FAT之间切换,FIT和云之间切换
    • 对于支持两种软件包并存的AP,即FAT和云模式是一个软件包,例如802.11ac Wave2的款型,在出厂状态时可以直接切换AP模式。如果AP已经进行过升级、模式切换、或者在AC上过线,则无法直接切换,需要设置FTP服务端和下载软件包切换。

      包含款型:802.11ac Wave2款型,AP7060DN,AirEngine 5760-10,V200R007及之后版本的AP8030DN、AP8130DN、AD9430DN-12、AD9430DN-24。

    • 对于仅支持一种软件包的AP,例如802.11n和部分802.11ac款型,不能直接切换,必须要设置FTP服务端和下载软件包切换。

      包含款型:802.11n款型,AP3010DN-V2、AP3030DN、AP4030DN、AP4030DN-E、AP4130DN、AP5030DN、AP5030DN-S、AP5130DN、AP9131DN、AP9132DN,V200R006及之前版本的AP8030DN、AP8130DN、AD9430DN-12、AD9430DN-24。

从V200R019C10版本开始,AP支持FAT、FIT和云三种模式共包,即FAT、FIT和云模式是一个软件包,所以支持FAT、FIT和云模式相互之间直接切换。包含款型:AirEngine 9700D-M、AirEngine 8760-X1-PRO、AirEngine 6760-X1、AirEngine 6760-X1E、AirEngine 5760-51、AirEngine 5760-22W、AirEngine 8760R-X1、AirEngine 8760R-X1E、AirEngine 6760R-51、AirEngine 6760R-51E、AirEngine 6760-51EI、AirEngine 6761-21T、AirEngine 6761S-21T、AirEngine 5761-11、AirEngine 5761S-11、AirEngine 5761-21、AirEngine 5761S-21、AirEngine 5761-12W、AirEngine 5761-11W、AirEngine 5761S-11W。

表1-2 AP模式切换推荐的方法

切换前 切换后 切换方法
FIT FAT AP在AC上线时,使用AC的Web网管,在AP升级页面通过升级进行模式切换。(配置在线FIT AP通过AC控制器切换FAT模式示例)
AP离线时,使用命令行登录AP切换(配置出厂FIT AP一键切换FAT模式示例)。
AP在AC上线时,使用AC的Web网管,在AP升级页面通过升级进行模式切换。
AP离线时,使用命令行登录AP切换。如果AP是出厂状态,则配置好云管理平台和DHCP服务器后,AP可自动切换。也可以使用开局APP连接AP手动切换。
FAT FIT 使用Web网管,在系统更新页面中,设置下次启动的系统软件为备区,并上传FIT模式的软件包到备区,在设备重启页面设置FIT AP模式。
使用Web网管,在设备重启页面设置云模式。
FIT 使用命令行登录AP切换。
FAT 使用命令行登录AP切换。

AP模式切换示例

配置AP一键切换模式示例

适用范围

适用于FAT/FIT/云是同一系统软件包的AP。

适用版本:V200R019C10及之后版本

适用款型:除RU外的所有AP款型

组网场景

用户拿到一台新的AP,需要AP独立运行提供Wi-Fi覆盖业务时,要先将AP切换为FAT模式,再通过Web网管向导等方式快速完成业务部署。

使用网线连接PC和AP,请根据实际情况选择一种方式连线,如图1-2所示。

AP支持DC电源供电,且有配套电源适配器时,可将AP和PC用网线直连;否则需要通过PoE给AP供电,PC和AP需要经过PoE设备连接。

图1-2 PC和AP连线图

快速配置

如果您熟悉产品和操作,可查看该内容快速完成任务,无需再浏览后续步骤;如果该内容无法帮助您快速完成任务,请继续查阅后续的详细指导。

步骤 任务
1 环境准备:设置PC的IP地址和Stelnet客户端软件,检查PC和AP间的网络连通性,查看AP指示灯状态。
2 查看AP信息:在PC上通过Stelnet方式登录AP,确认AP的版本和工作模式。
3 开始切换:在系统视图下执行模式切换命令ap-mode-switch fat,AP重启。
4 切换后检查:重新登录AP,检查AP切换后的模式。

配置步骤(CLI)

环境准备

本举例使用如下环境进行说明,实际操作中请根据实际情况替换。

设备

描述

PC

操作系统:Windows10

Stelnet客户端软件:PuTTY(第三方软件)

AP

款型:AirEngine 6760R-51

版本:V200R019C10SPC300

默认信息:

  • IP:169.254.1.1
  • Stelnet登录端口号:22
  • 缺省帐号和密码:您可以在《WLAN缺省帐号与密码》企业网运营商)文档中获取各种缺省帐号与密码信息。获取该文档需要权限,如需升级权限,请查看网站帮助。

# AP上电,绿色指示灯亮起,启动过程指示灯常亮,持续约2分钟,开始闪烁表示AP启动成功。

# 设置PC的IP地址为169.254.1.100,掩码255.255.0.0,使PC和AP处于同一网段。



  1. 查看AP信息

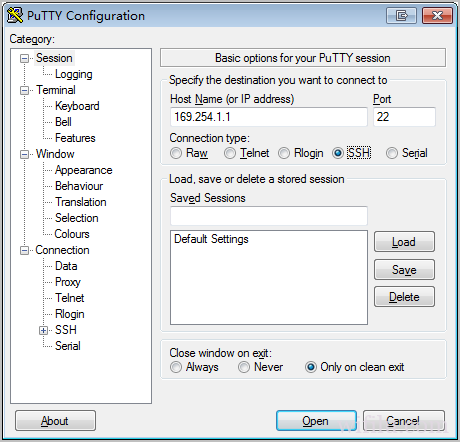

    # 在PC上打开PuTTY软件,输入AP的IP地址和端口号,选择SSH方式,单击“Open”。如果出现密钥对信息提示,单击“Yes”

    # 看到如下登录信息表示连接AP成功,输入AP的用户名和密码后,登录成功。

    login as: admin
    Further authentication required
    admin@169.254.1.1's password:       //为保障信息安全,实际输入的密码字符不可见

    Info: Current mode: Fit (managed by the AC).  //当前是FIT模式
    Info: You are advised to change the password to ensure security.
    <Huawei>

    # 查看AP信息。

    <Huawei> display version
    Huawei Versatile Routing Platform Software
    VRP (R) software, Version 5.170 (AirEngine6760R-51 FIT V200R019C10SPC300)  //款型,模式,版本号
    ...



  2. 开始切换

    # 将AP切换为FAT模式,等待AP重启完成。重启过程约2分钟。

    <Huawei> system-view
    [Huawei] ap-mode-switch fat
    Warning: The system will reboot and start in fat mode of V200R019C10SPC300. Continue? (y/n)[n]:y
    Info: system is rebooting ,please wait.................



  3. 切换后检查

    # 再次登录AP,查看AP信息,已工作在FAT模式。

    login as: admin
    Further authentication required
    admin@169.254.1.1's password:

    Info: Current mode: Fat (working independently).
    Warning: The default country code is CN. Ensure that AP radio attributes comply
    with laws and regulations in different countries. Do you want to change the
    country code? [Y/N]:n
    Info: You are advised to change the password to ensure security.
    <Huawei> system-view
    [Huawei] display version
    Huawei Versatile Routing Platform Software
    VRP (R) software, Version 5.170 (AirEngine6760R-51 FAT V200R019C10SPC300)
    ...



配置步骤(Web)

环境准备

本举例使用如下环境进行说明,实际操作中请根据实际情况替换。

设备

描述

PC

操作系统:Windows10

浏览器:Google Chrome

IP:169.254.1.100

AP

款型:AirEngine 6760R-51

版本:V200R019C10SPC300

默认信息:

  • IP:169.254.1.1
  • 缺省帐号和密码:您可以在《WLAN缺省帐号与密码》企业网运营商)文档中获取各种缺省帐号与密码信息。获取该文档需要权限,如需升级权限,请查看网站帮助。

# AP上电,绿色指示灯亮起,启动过程指示灯常亮,持续约2分钟,开始闪烁表示AP启动成功。

# 设置PC的IP地址为169.254.1.100,掩码255.255.0.0,使PC和AP处于同一网段。



  1. 开始切换

    # 在PC的浏览器中输入AP的IP地址,在登录页面输入用户名和密码,登录Web网管。如果遇到安全连接提示,选择继续前往即可。

    # 选择监控 > 概览,进入“概览”页面。

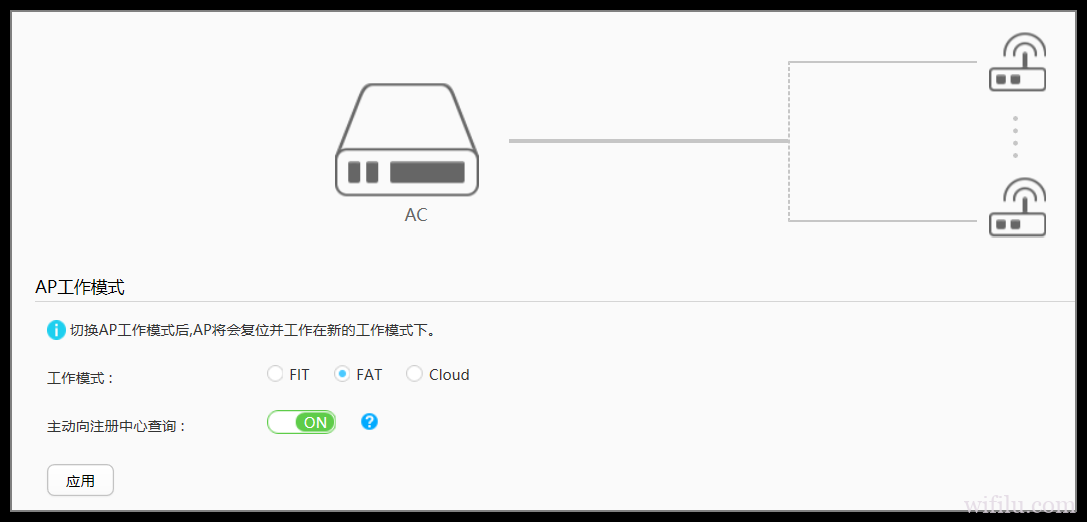

    # 配置“工作模式”“FAT”“Cloud”,单击“应用”,将AP从FIT模式切换为FAT或云模式。

    # 在弹出的对话框中单击“确认”,设备自动重启并开始模式切换。



  2. 切换后检查

    # 再次登录AP,查看AP信息,已工作在FAT模式。

    login as: admin
    Further authentication required
    admin@169.254.1.1's password:

    Info: Current mode: Fat (working independently).
    Warning: The default country code is CN. Ensure that AP radio attributes comply
    with laws and regulations in different countries. Do you want to change the
    country code? [Y/N]:n
    Info: You are advised to change the password to ensure security.
    <Huawei> system-view
    [Huawei] display version
    Huawei Versatile Routing Platform Software
    VRP (R) software, Version 5.170 (AirEngine6760R-51 FAT V200R019C10SPC100)
    ...

配置出厂FIT AP一键切换FAT模式示例

适用范围

适用于出厂状态的AP,AP出厂默认为FIT模式。

出厂状态的AP是指AP出厂后,本地配置未修改,也未在AC上线获取过新的配置。如果AP已经进行过升级、模式切换、或者在AC上过线,则无法直接切换。

适用版本:V200R007及之后版本

适用款型:

AP系列

AP款型

AP1000

AP1050DN-S

AP2000

AP2050DN、AP2050DN-E、AP2050DN-S、AP2051DN、AP2051DN-E、AP2051DN-L-S、AP2051DN-S

AP3000

AP3050DE

AP4000

AP4050DE-B-S、AP4050DE-M、AP4050DE-M-S、AP4050DN、AP4050DN-E、AP4050DN-HD、AP4050DN-S、AP4051DN、AP4051TN、AP4151DN

AP5000

AP5050DN-S

AP6000

AP6050DN、AP6052DN、AP6150DN、AP6750-10T

AP7000

AP7050DE、AP7050DN-E、AP7052DE、AP7052DN、AP7060DN、AP7152DN

AP8000

AP8030DN、AP8050DN、AP8050DN-S、AP8050TN-HD、AP8082DN、AP8130DN、AP8150DN、AP8182DN

AP9000

AP9131DN、AP9132DN

AD9000

AD9430DN-12、AD9430DN-24、AD9431DN-24X

AirEngine系列

AirEngine 5760-10

其他款型请参考配置早期款型FIT AP通过FTP切换FAT模式示例

组网场景

用户拿到一台新的AP,需要AP独立运行提供Wi-Fi覆盖业务时,要先将AP切换为FAT模式,再通过Web网管向导等方式快速完成业务部署。

使用网线连接PC和AP,请根据实际情况选择一种方式连线,如图1-3所示。

AP支持DC电源供电,且有配套电源适配器时,可将AP和PC用网线直连;否则需要通过PoE给AP供电,PC和AP需要经过PoE设备连接。

图1-3 PC和AP连线图

快速配置

如果您熟悉产品和操作,可查看该内容快速完成任务,无需再浏览后续步骤;如果该内容无法帮助您快速完成任务,请继续查阅后续的详细指导。

步骤 任务
1 环境准备:设置PC的IP地址和Stelnet客户端软件,检查PC和AP间的网络连通性,查看AP指示灯状态。
2 查看AP信息:在PC上通过Stelnet方式登录AP,确认AP的版本和工作模式。
3 开始切换:在系统视图下执行模式切换命令ap-mode-switch fat,AP重启。
4 切换后检查:重新登录AP,检查AP切换后的模式。



环境准备

本举例使用如下环境进行说明,实际操作中请根据实际情况替换。

设备

描述

PC

操作系统:Windows7

Stelnet客户端软件:PuTTY(第三方软件)

AP

款型:AP4050DN

版本:V200R007C20

默认信息:

  • IP:169.254.1.1
  • Stelnet登录端口号:22
  • 缺省帐号和密码:您可以在《WLAN缺省帐号与密码》企业网运营商)文档中获取各种缺省帐号与密码信息。获取该文档需要权限,如需升级权限,请查看网站帮助。

# AP上电,绿色指示灯亮起,启动过程指示灯常亮,持续约2分钟,开始闪烁表示AP启动成功。

# 设置PC的IP地址为169.254.1.100,掩码255.255.0.0,使PC和AP处于同一网段。



  1. 查看AP信息

    # 在PC上打开PuTTY软件,输入AP的IP地址和端口号,选择SSH方式,单击“Open”。如果出现密钥对信息提示,单击“Yes”

    # 看到如下登录信息表示连接AP成功,输入AP的用户名和密码后,登录成功。

    login as: admin
    Further authentication required
    admin@169.254.1.1's password:    //为保障信息安全,实际输入的密码字符不可见

    Info: Current mode: Fit (managed by the AC).  //当前是FIT模式
    Info: You are advised to change the password to ensure security.
    <Huawei>

    # 查看AP信息。

    <Huawei> display version
    Huawei Versatile Routing Platform Software
    VRP (R) software, Version 5.170 (AP4050DN FIT V200R007C20SPCa00)  //款型,模式,版本号
    ...



  2. 开始切换

    # 将AP切换为FAT模式,等待AP重启完成。重启过程约2分钟。

    <Huawei> system-view
    [Huawei] ap-mode-switch fat
    Warning: The system will reboot and start in fat mode of V200R007C20SPCa00. Continue? (y/n)[n]:y
    Info: system is rebooting ,please wait.................



  3. 切换后检查

    # 再次登录AP,查看AP信息,已工作在FAT模式。

    login as: admin
    Further authentication required
    admin@169.254.1.1's password:

    Info: Current mode: Fat (working independently).
    Warning: The default country code is CN. Ensure that AP radio attributes comply
    with laws and regulations in different countries. Do you want to change the
    country code? [Y/N]:n
    Info: You are advised to change the password to ensure security.
    <Huawei> system-view
    [Huawei] display version
    Huawei Versatile Routing Platform Software
    VRP (R) software, Version 5.170 (AP4050DN FAT V200R007C20SPCa00)
    ...



常见问题

执行模式切换命令,提示错误信息。

[Huawei] ap-mode-switch fat
Error: The fat mode does not exist. To switch to the fat AP mode, run the ap-mode-switch fat tftp/ftp/sftp command.

表示该AP并非出厂状态,无法一键切换为FAT模式,需要通过SFTP等方式进行切换,请参考配置FIT AP通过SFTP切换FAT模式示例

配置FIT AP通过SFTP切换FAT模式示例

适用范围

适用版本:V200R007及之后版本

适用款型:

AP系列

AP款型

AP1000

AP1050DN-S

AP2000

AP2050DN、AP2050DN-E、AP2050DN-S、AP2051DN、AP2051DN-E、AP2051DN-L-S、AP2051DN-S

AP3000

AP3050DE

AP4000

AP4050DE-B-S、AP4050DE-M、AP4050DE-M-S、AP4050DN、AP4050DN-E、AP4050DN-HD、AP4050DN-S、AP4051DN、AP4051TN、AP4151DN

AP5000

AP5050DN-S

AP6000

AP6050DN、AP6052DN、AP6150DN

AP7000

AP7050DE、AP7050DN-E、AP7052DE、AP7052DN、AP7060DN、AP7152DN

AP8000

AP8030DN、AP8050DN、AP8050DN-S、AP8050TN-HD、AP8082DN、AP8130DN、AP8150DN、AP8182DN

AD9000

AD9430DN-12、AD9430DN-24、AD9431DN-24X

AirEngine系列

所有AirEngine系列AP

对于出厂状态的AP,请优先参考配置出厂FIT AP一键切换FAT模式示例完成切换任务。

其他款型请参考配置早期款型FIT AP通过FTP切换FAT模式示例

如果使用FTP或者TFTP切换FAT模式,本举例同样适用,差异点如下。

  • PC上需设置FTP服务端或TFTP服务端软件,不再详述。
  • AP上执行模式切换命令时,命令参数有所不同,会在本举例中的切换步骤中进行说明。
