背景

H88K刷机和H6XK有一点点不一样，这里单独水一篇文章。

面向对象

希望在H88K EMMC中运行Openwrt/Armbian的用户。

操作说明

1、首先请下载相关的软件和固件

刷机工具文件下载在文章末尾

请注意一定要使用本文附带网盘中的文件，请勿使用其他来源的文件和工具。
  • 驱动：Rockchip_DriverAssitant_v5.1.1.zip
  • 刷机工具：RKDevTool_Release_v2.84.zip
  • bootloader文件：H88K-Boot-Loader.bin
  • 卡针：
  • 一条TYPE A to C数据线：

2、安装驱动

解压Rockchip_DriverAssitant_v5.1.1.zip

进入Rockchip_DriverAssitant_v5.1.1文件夹，点击DriverInstall.exe安装驱动

3、进入Maskrom模式

拔掉不必要的外接设备（包括DC供电），实测插⼊TF卡的情况下⽆法进⼊Maskrom刷机模式

解压RKDevTool_Release_v2.84.zip，进入RKDevTool_Release_v2.84文件夹，点击打开RKDevTool.exe（瑞芯微开发工具）。

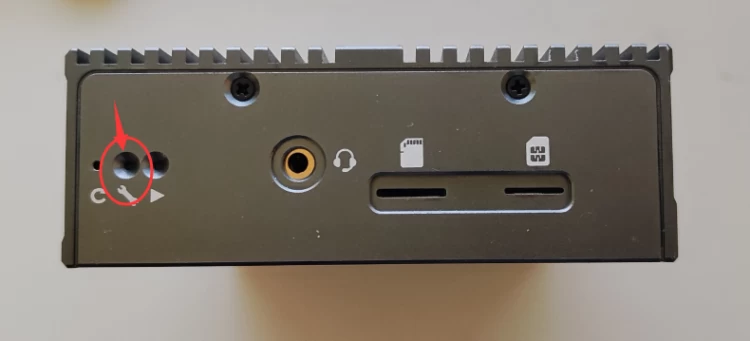

断开电源，用牙签或者卡针插入带有扳手的孔不要松开  (注意不要用力，容易捅坏)，实测里面的按钮位置在孔的偏下一点点，自己当心。



2，打开RKDevTool，使用DC电源给设备上电，松开扳手孔，在瑞芯微开发工具中看到【发现⼀个MASKROM设备】相关字样，则连接成功

3、擦除Flash

3.1，请先参考上面步骤。重新进入Maskrom模式

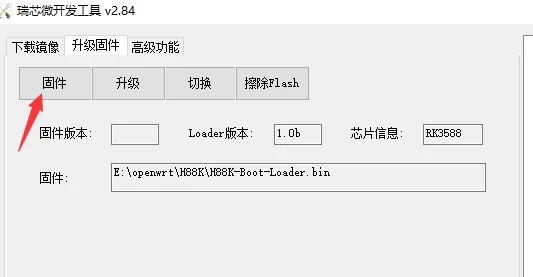

3.2，在【升级固件】选项卡中点击 固件 按钮，导入 H88K-Boot-Loader.bin。

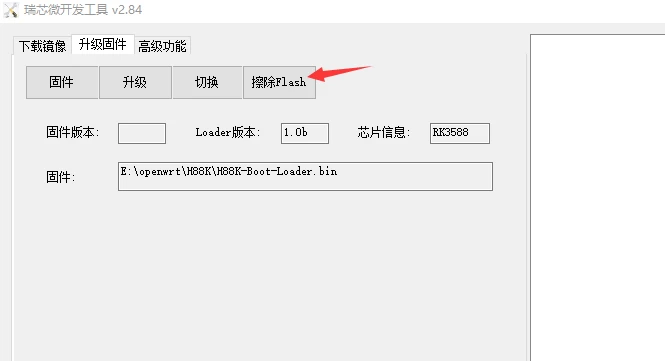

3.3，然后点击 擦除Flash 按钮，开始擦除flash。

擦除成功之后会弹出成功弹框。



4、核对OpenWrt镜像和Boot文件

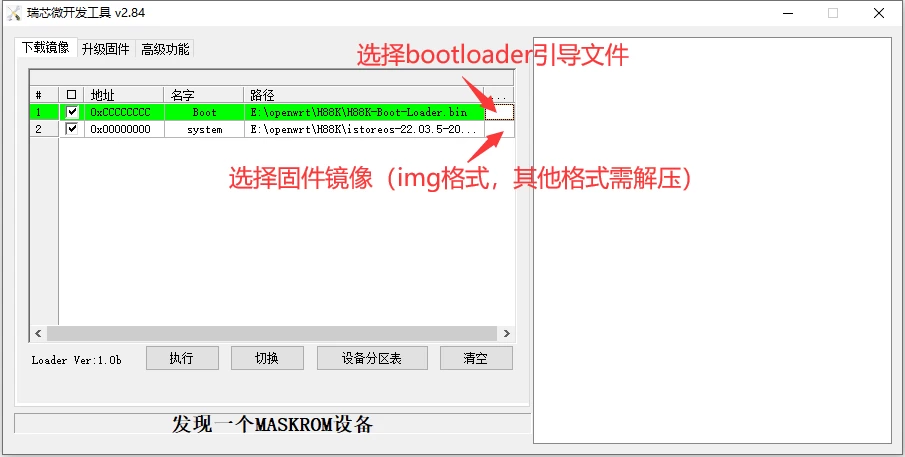

切换到【下载镜像】选项卡，核对两个分区的文件路径，点击下图处可以手动选择文件。

boot分区文件其实就是 H88K-Boot-Loader.bin 文件，这是一个引导文件。

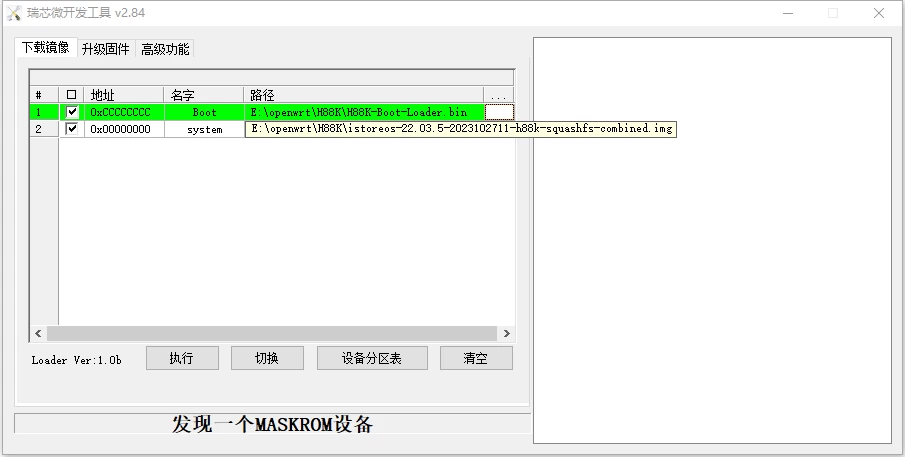

system分区就是你要刷的OpenWrt/Armbian镜像了。

注意OpenWrt/Armbian镜像是img格式，gz、7z等格式是压缩包，请务必解压后刷img文件

这里强烈建议不要使用过深的路径，路径和文件名不要带中文。



5、刷入OpenWrt/Armbian系统

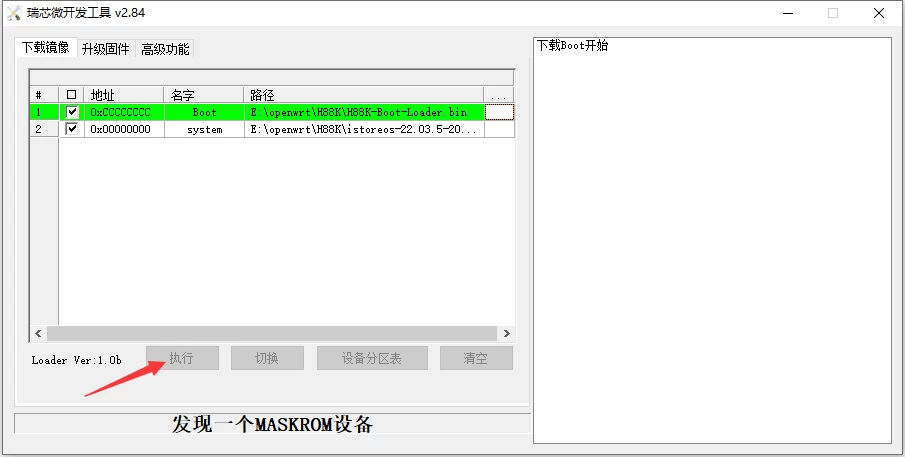

点击 执行 按钮，随机开始刷入OpenWrt/Armbian系统。需要注意需要在maskrom模式下才能执行。

（如果擦除FLASH后没有自动重启进入MASKROM模式，请重新手动进入Maskrom模式)

刷入之后使用DC供电启动机器，需要一点时间启动，如果5分钟内无法没有启动则尝试断电重启。

如果你刷入的是lean制作的OpenWrt固件，默认信息如下：

ETH0通常默认为WAN，其余默认为LAN

Openwrt管理地址通常为：192.168.1.1或者192.168.100.1

账号密码：root/password

默认用户名：root

默认密码：password

以上默认登录信息可能会有变动，建议查看固件下载处说明

Armbian系统其他信息

Armbian系统首次启动后, 可通过HDMI显示器tty、  串口控制台、ssh登陆的方式进行系统配置 其中显示器tty和串口控制台在首次启动后默认进入首次配置界面

ssh登陆的用户名密码为root/1234

以上默认登录信息可能会有变动，建议查看固件下载处说明



文件下载

123网盘-HxxK刷机工具
来源：默认网盘 | 提取码：fdfF
HxxK刷机工具
来源：百度网盘 | 提取码：g2br
