AX6实现AP模式MESH组网(有线回程)



【先说结论】:家里一共4层,每层一个AX6。目前可以实现4个Ax6并联接入,有线回程,漫游效果测试正常,全屋5G。另外,手机APP也能用(但是只能用来看接入设备,管理功能没有尝试)

【网络环境】:SDN光猫桥接,软路由作为主路由实现了IPTV、去广告、xxx等功能。主网关AX6接入软路由(LAN口接入软路由LAN,WAN口接入LAN6(为什么还要接,后面会说到),其余3个AX6都接入交换机(交换机接入软路由lan口),总体上4个AX6是并联的关系。

原帖地址:https://post.smzdm.com/p/a99ve8ep/



【布局如下】

4个AX6并联实现AP模式MESH有线回程且小米APP可用

【操作步骤】

1,主网关(AX6)路由模式(非有线中继模式),先将网线全拔了——通过电脑版管理页面进去mesh组网——组网完毕(当然,只能无线组网这点是蛮傻的。。。)——关闭主网关局域网DHCP——LAN对LAN接入主路由。这里我将3个从AX6全部都先组好了网,然后断电,待后续操作。

我的软路由IP是192.168.2.1,这里为了实现一个网段,将主网关AX6的局域网IP地址改为了192.168.2.160,DHCP由软路由管理,这样的好处是所有设备都在一个网段里,因为还有很多没有画出来的NAS、电视、电视盒子等通过有线连接。或者你的家里人经常会用到手机APP投屏的功能,建议还是弄在同一个网段内。

注意,MESH组网时必须打开局域网的DHCP不然组网会失败,组网完成后记得关闭。

2,把从AX6拿到想要去的地方,WAN口插网线,实现有线回程。(无线回程的效果是很差的,有线回程效果很OK)

通常的教程做到这一步,就已经实现了AP模式的mesh组网,不用去Care后台看不看得到网络拓扑图,满屋子的跑就完事了~缺点是,手机APP进不去。。。不够完美,于是继续折腾4个AX6并联实现AP模式MESH有线回程且小米APP可用 :

3,将OPENWRT的LAN6单独设置为不同网段的IP并且打开DHCP,我这边设置成了192.168.3.1

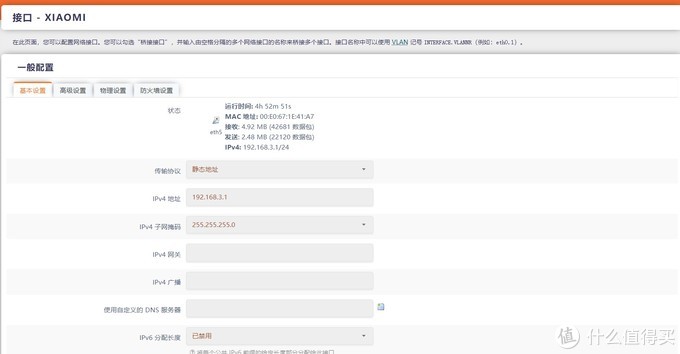

静态地址设置为192.168.3.1不要和已有的地址重复

静态地址设置为192.168.3.1不要和已有的地址重复

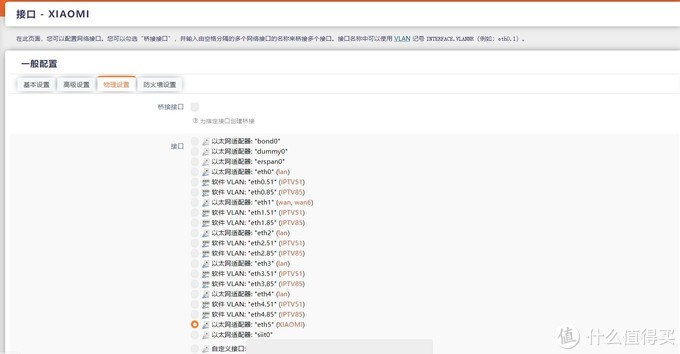

这里eth5就是我软路由的第6个lan口

这里eth5就是我软路由的第6个lan口

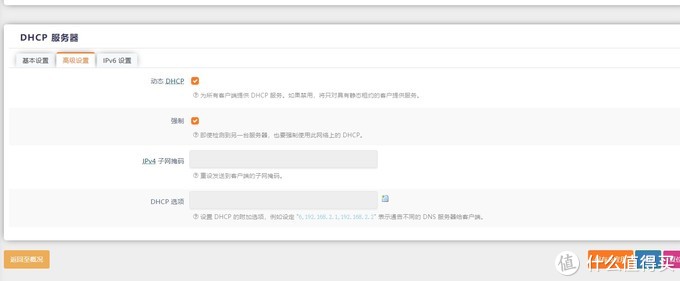

DHCP打开

DHCP打开

3,通过主网关AX6的LAN ip进入管理页面,我这边是192.168.2.160,将上网模式选择为DHCP,后将主网关AX6的WAN口接入刚才设置好的这个主路由LAN6口。打开手机上的小米WIFIapp,应该就能看到你的路由器了,以及连接上去的设备,但是所有的设备其实还是由我的openwrt软路由进行管理。

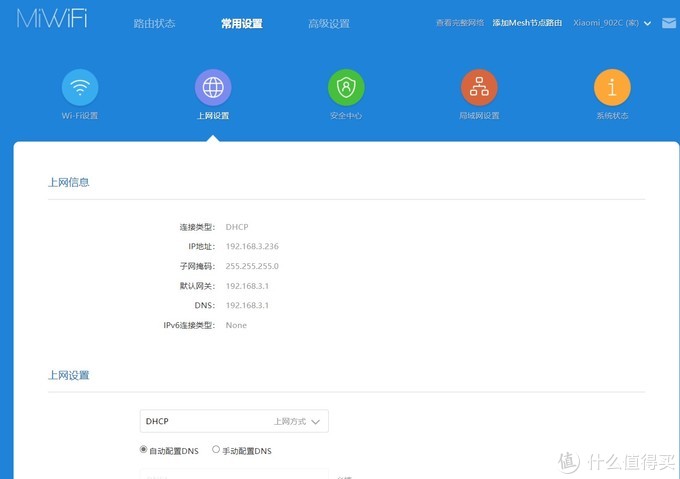

通过192.168.2.160进入管理后台,看到WAN口的IP已经变为192.168.3.236

通过192.168.2.160进入管理后台,看到WAN口的IP已经变为192.168.3.236

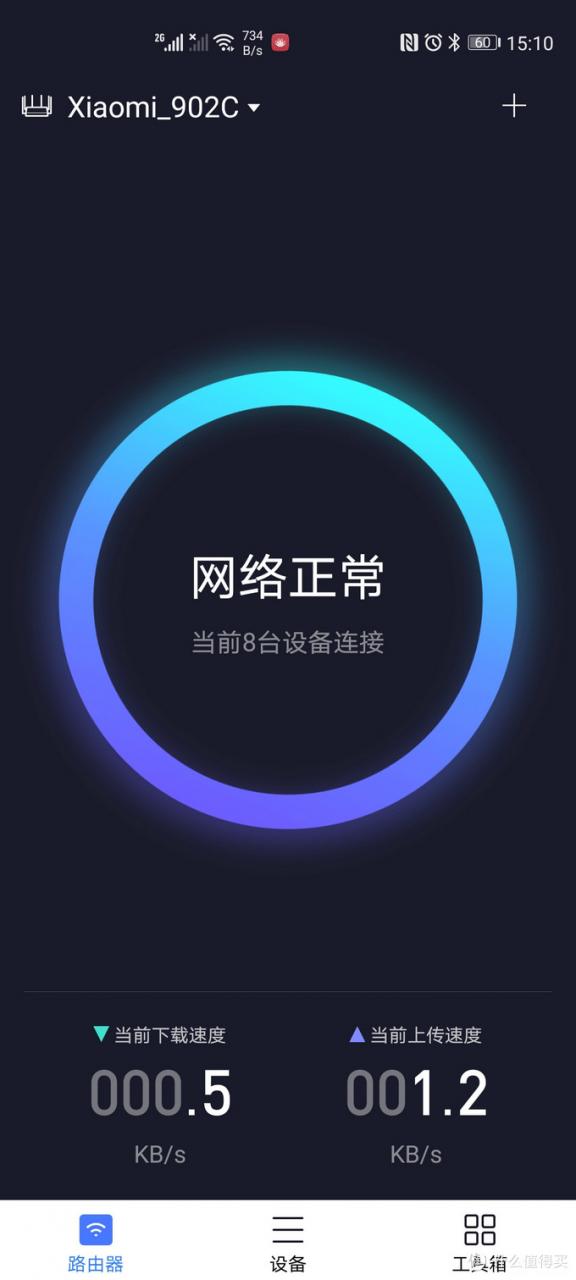

小米WIFI APP可以正常显示连接设备

小米WIFI APP可以正常显示连接设备
