腾达AX3拆机

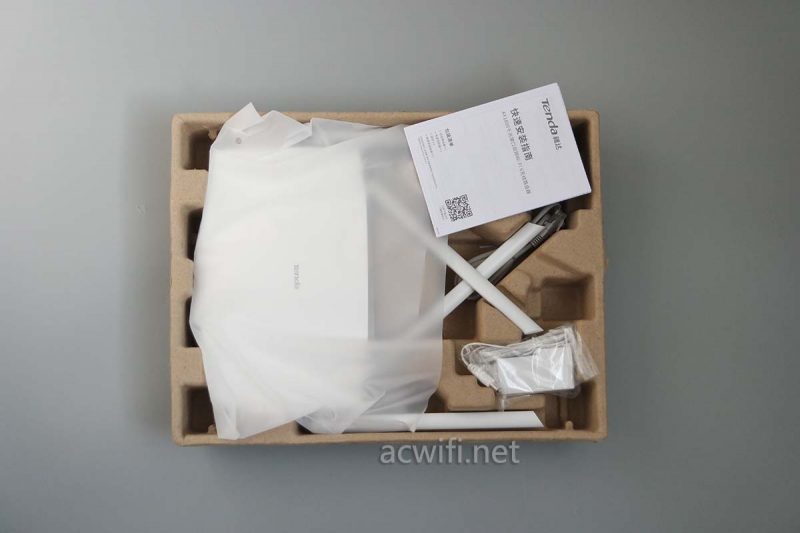

打开包装:

腾达AX3拆机

有附送网线:

腾达AX3拆机

电源输出规格12V/1A,实测特机功率3.8W,属于低功耗。

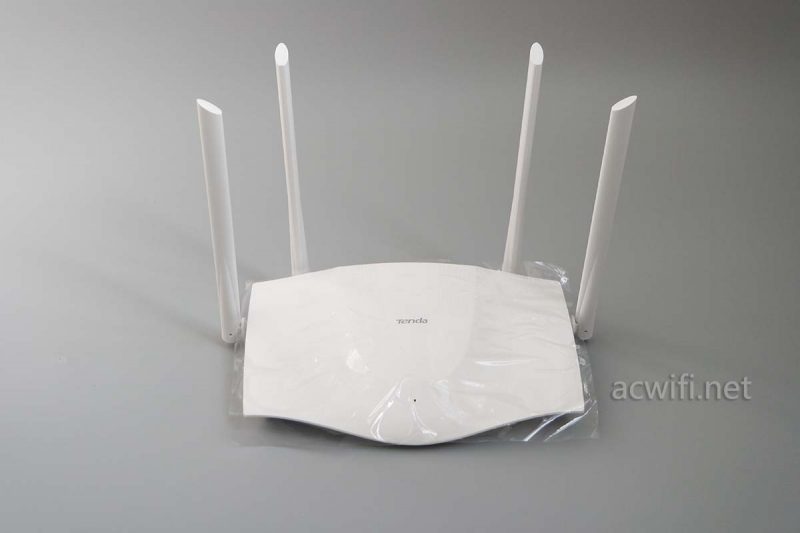

很少有见腾达外围天线机身是白色的,这款外壳的质感有点像TP的。

腾达AX3拆机

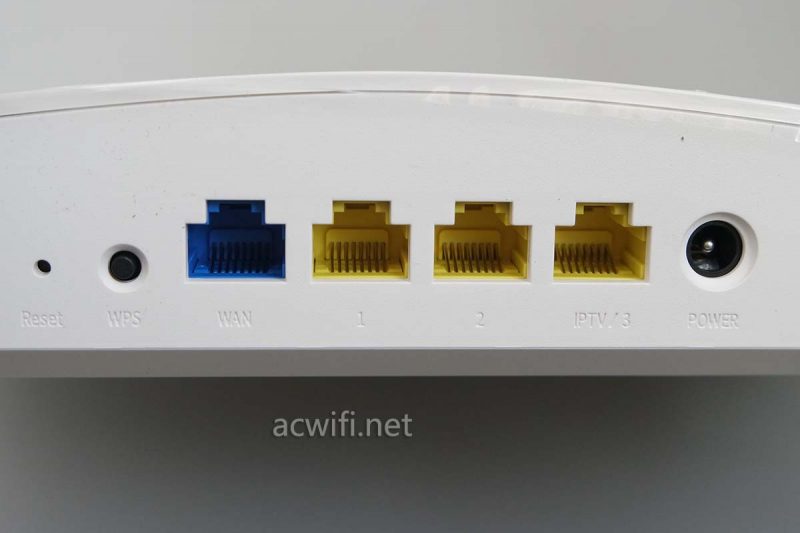

背面接口:一个WAN口+3个LAN口,全千兆。有一个3号网口带IPTV功能,腾达的许多型号都有此功能,实用。

腾达AX3拆机

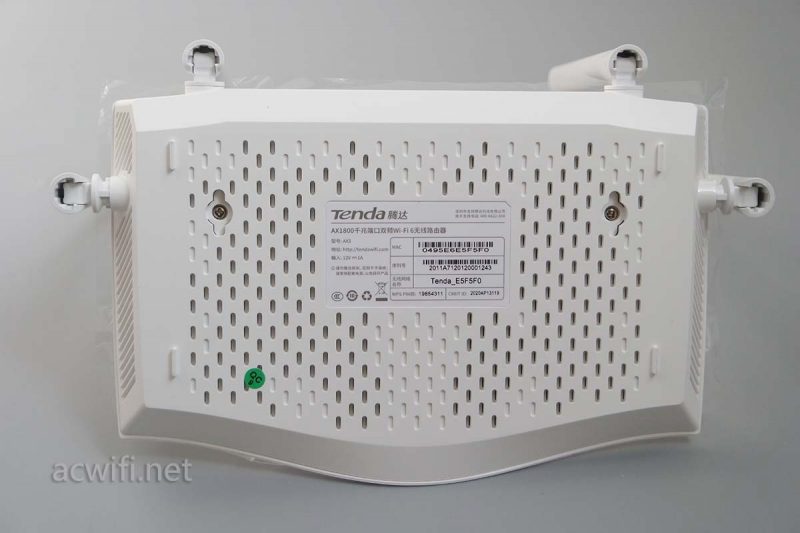

机身底部:

腾达AX3拆机

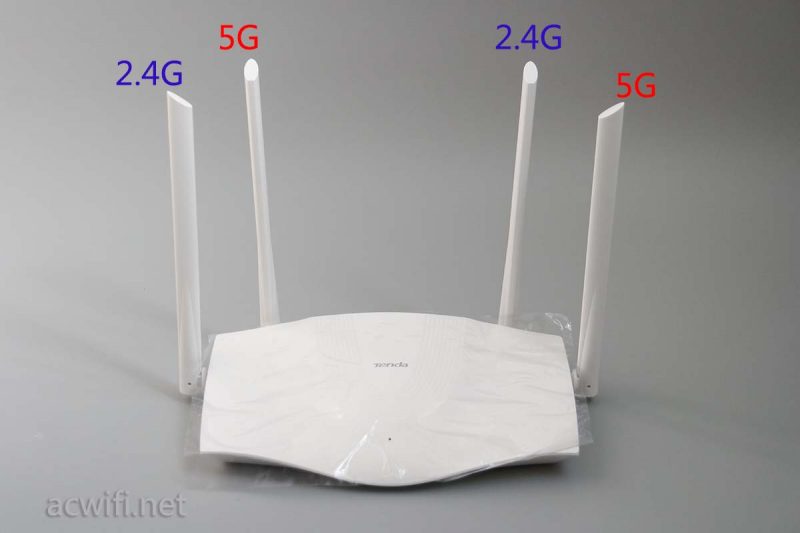

四根天线布局:

腾达AX3拆机

许久没买腾达的路由器,离上一台是半年多前的腾达AC21。

底部两颗螺线取出就可以拆开外壳,没有保修标签。

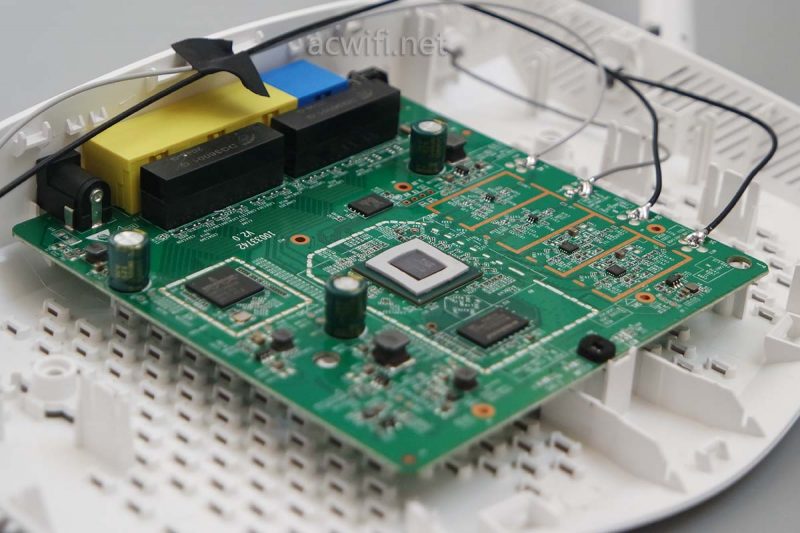

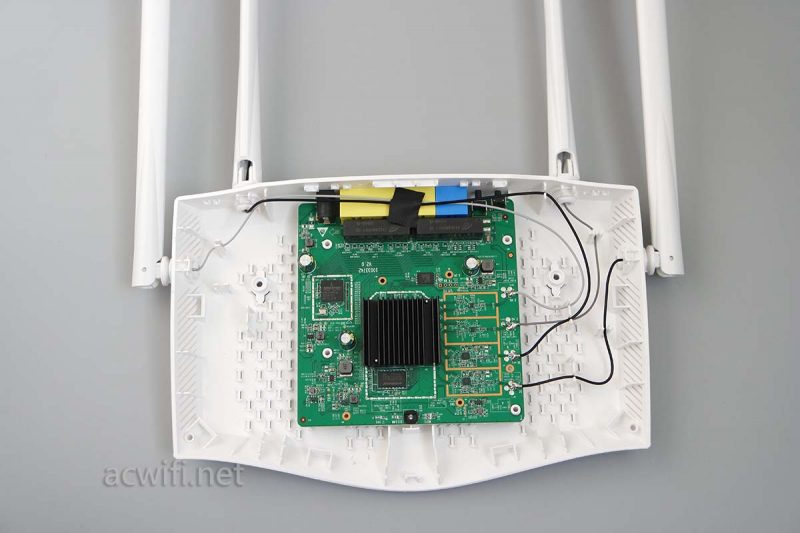

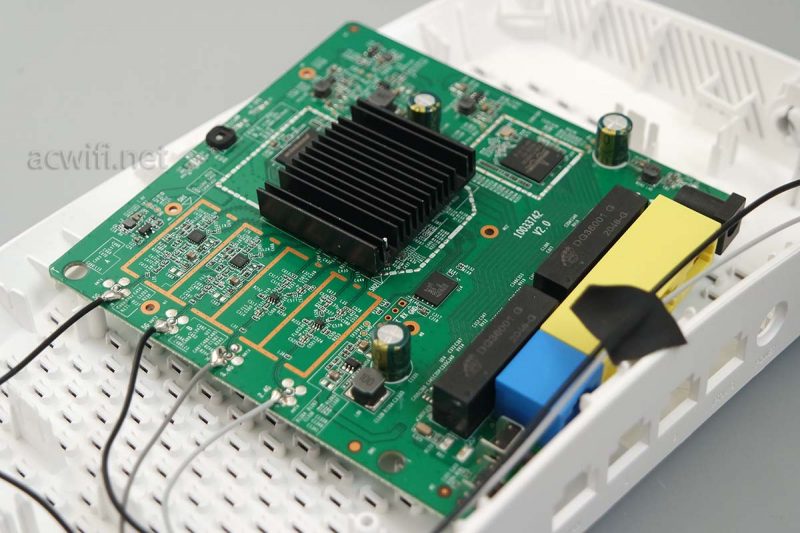

拆开腾达AX3,看见有一片黑色的散热,面积不大,没有屏蔽罩。我以为腾达会比天邑的做工、用料要好些,但天邑TY301和TY6201均有屏蔽罩。虽然我说不出有屏蔽罩与没有屏蔽罩的实质区别,如果你非要我说出区别就是重量,对就是重量有区别。

腾达AX3拆机

2.4G没外置FEM芯片,5G有外置FEM。所以这款无线路由器的2.4G信号很一般。不是因为没有FEM而说它信号不发了,而是本身BCM6755/6750集成的2.4G信号表现就不怎么样。

腾达AX3拆机

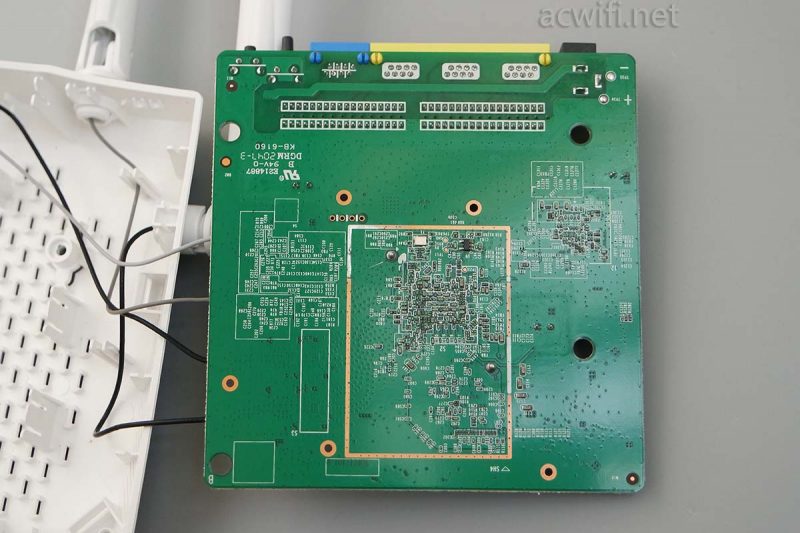

翻过来看主板背面有啥东西没有。结果是,没啥东西,没有辅助散热的东西。

腾达AX3拆机

翻回正面,现在想拆掉唯一的散热片:

腾达AX3拆机

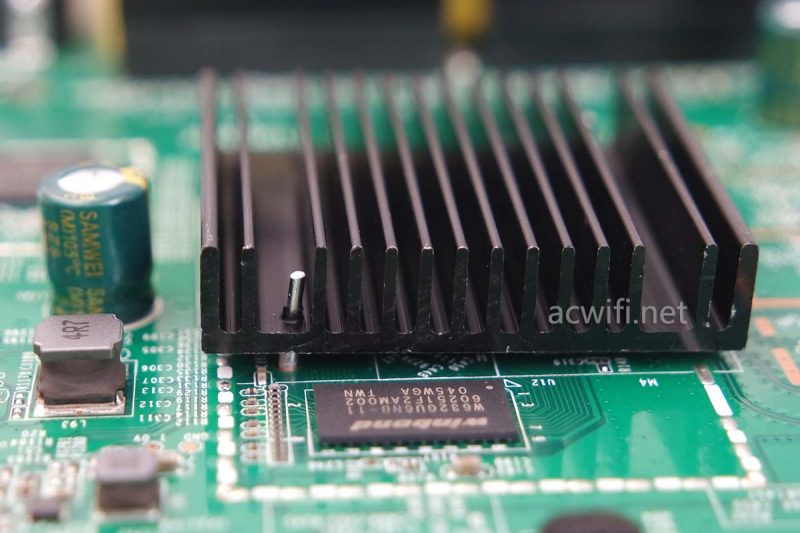

发现又是与主板焊接的散热片,而且这个脚有点歪:

腾达AX3拆机

腾达AX3拆机

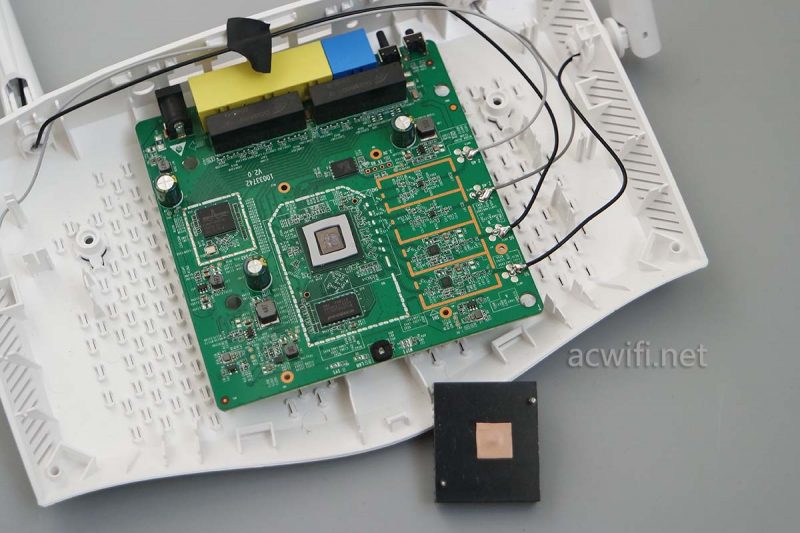

上电烙铁+吸锡器,拆下这片散热片:

腾达AX3拆机

其实不必拆下来看CPU,因为100%确定是BCM6755了,但为了装X,就干了。

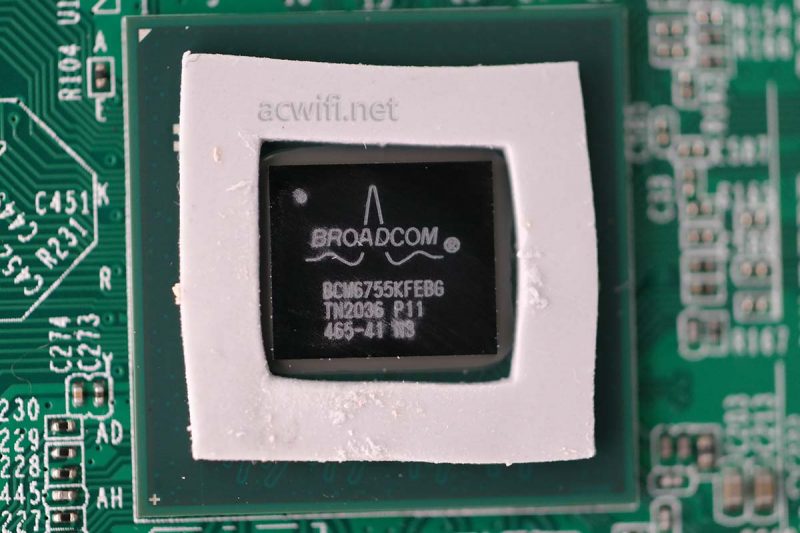

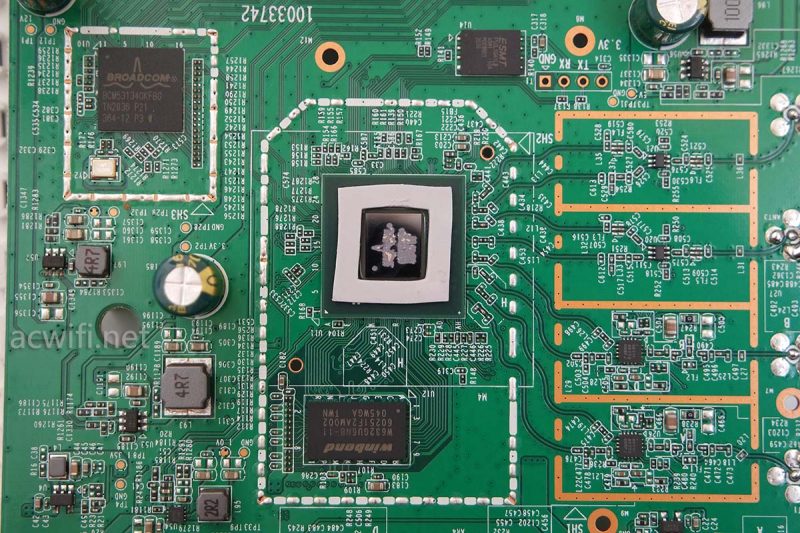

CPU如下图,型号是BCM6755,四核1.5GHz,“Quad Core ARM-A7 with 32 KB I/D caches and 512 KB L2 cache”

集成了2x2mimo的2.4G和5G,支持802.11ax。2.4G在40MHz频宽下最高速率573Mbps,5G在80MHz频宽下最高速率1201Mbps。

只集成了一个千兆网口,所以这套方案需要外接千兆交换机芯片,多数用博通自家的,也可用螃蟹家的。

腾达AX3拆机

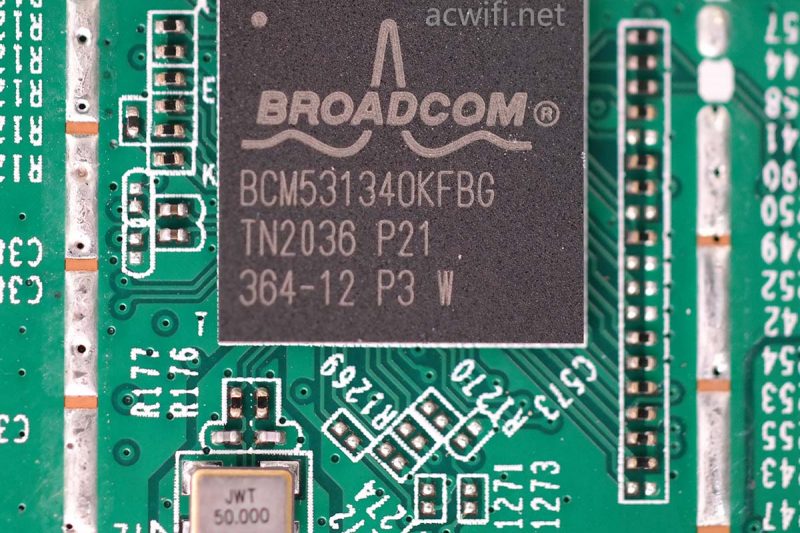

千兆交换机芯片型号是BCM53134。

腾达AX3拆机

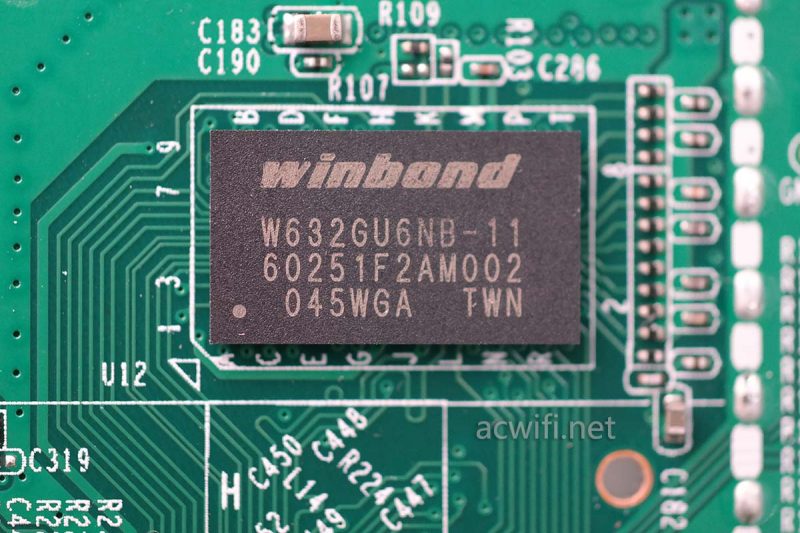

内存芯片型号是W632GU6NB-11,容量256MB。

腾达AX3拆机

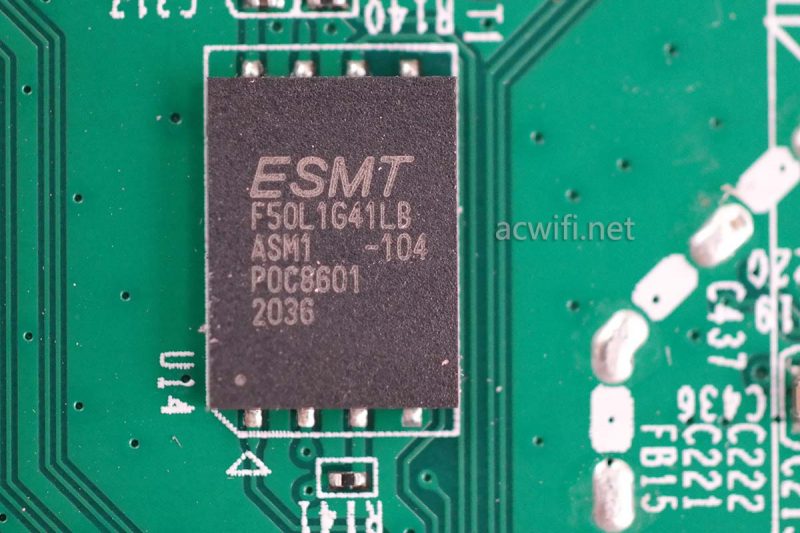

闪存芯片型号是F50L1G41LB,ESMT的SPI NAND Flash Memory,容量128MB。

W632GU6NB-11

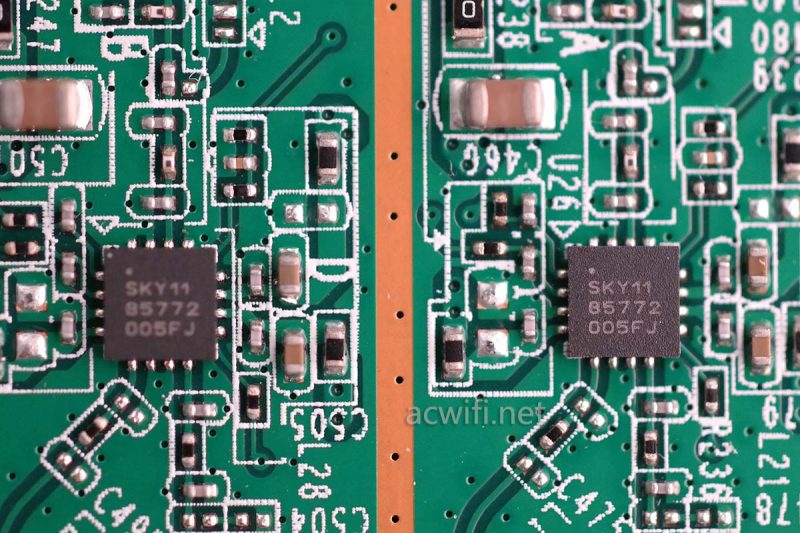

5G FEM芯片的型号是SKY85772-11,集成了PA和LNA。

SKY85772-11

SKY85772-11的参数如下:

 Integrated 802.11ax, 5 GHz PA, LNA with bypass, and T/R switch
Fully matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB
Receive gain: 15 dB
Small QFN (16-pin, 3 x 3 mm) package(MSL1, 260 C per JEDEC J-STD-020)

具体放大功率的参数不清楚。

用小米4C在楼下D点实测100Mbps左右,很一般。预料之中。

下图是2.4G身频电路,没有外置FEM芯片,丝印着“SP4”的是芯片是收、发切换开关。

腾达AX3拆机

芯片丝印的字体都非常清晰,直接上主图,点开放大就可以看清可芯片型号了:

腾达AX3拆机

到此拆机结束。

腾达AX3拆机

没什么要总结的地方。

没发现有mesh组网功能。

有人回复说这用料是为难了腾达,才卖200元。相对于华硕AX56U热血版399的价格来说,还的确是这样。不能拿百来块钱的天邑来说事,因为这是闲鱼二手价。腾达这是有质保一年的全新价。家用的话,面积小的可以考虑。
