什么是4K QAM?哪些设备支持4K QAM?



高通最近搞出来了4K QAM(4096 QAM),号称是WIFI6增强版。下面我们就来说这个4K QAM到底是怎么回事。在说4K QAM之前我们先聊聊什么是QAM。

什么是QAM?

QAM是通信上面的一个技术名词,包含的东西比较多,我作为文科生,给大家简单的描述下。

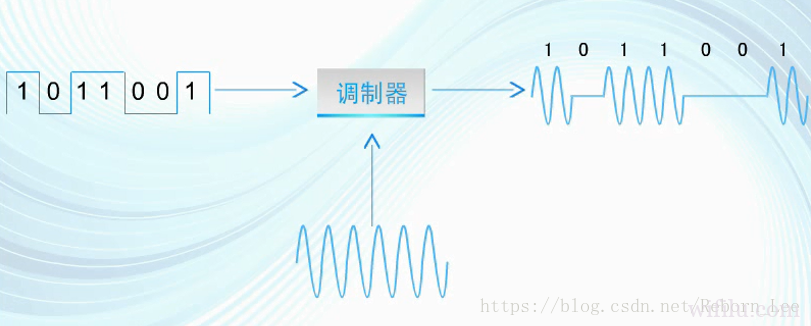

QAM是一种调制方式,可以理解为将数据信号转换为电磁波信号一种技术。

QAM可以用于模拟通信以及数字通信,由于其调制效率高,WCDMA、EV-DO、LTE以及5G等移动通信技术均采用了QAM。



什么是4K QAM?哪些设备支持4K QAM?

1和0只有两种波形,一个突出一个不突出(不突出也可以是没有电磁波)

1QAM就是总共2种波形,每个波形要么是代表0,要么代表是1,那么每个波形包含的信息就是1比特。

4QAM就是总共4种波形,每个波形可以代表00,01,11,10中的一种,那么每个波形包含的信息就是2比特。

举个例子,十进制的数字10,转化为二进制是 1010,如果使用1QAM进行调制,则需要发射四次电磁波,分别是1,0,1,0。如果4QAM进行调制则只需要发送两次电磁波,分别是10,10。效率提升一倍。

以此类推4QAM、16QAM、64QAM、256QAM、1024QAM以及4096QAM等,一个调制符号分别可以传送2、4、6、8、10、12个比特的信息。

以上是我作为一个文科上对于QAM的理解。如果有同学想更了解一下可以看看B站的 捻叶成剑大佬的视频:【可能是全宇宙最通俗易懂的通信课】-说说调制

理论上只要波形不一样就可以传递更多的信息了,但是为了避免各自为战造成混乱,于是人们约定了波形的样式形成了固定的编码协议。这样发射端和接收端就可以自由的收发数据了。



QAM在WIFI上的历史演变





什么是4K QAM?哪些设备支持4K QAM?

WIFI4时代

WIFI4实际上指的是802.11n协议,需要注意的是802.11n协议只在2.4G频段。

802.11n默认QAM是64-QAM。

在WIFI4协议 2.4G /1*1 MIMO/20Mhz频宽下默认速率是 72.22Mbps。

某些老的低端手机2.4G网络速度最大就是72.22Mbps。



WIFI5时代

什么是4K QAM?哪些设备支持4K QAM?

WIFI5实际上指的是802.11ac协议,802.11ac在2.4和5G频段都适用。

802.11ac协议的默认QAM是256-QAM,从QAM上来说256-QAM比64-QAM效率高33%。

在WIFI5协议下:

2.4G /1*1 MIMO/20Mhz频宽下默认速率是 96.29Mbps。

5G /1*1 MIMO/80Mhz频宽下默认速率是 433.33Mbps。



WIFI6时代

什么是4K QAM?哪些设备支持4K QAM?

WIFI5实际上指的是802.11ax协议,802.11ax在2.4、5G和6G频段都适用。

802.11ax协议的默认QAM是1024-QAM,从QAM上来说比802.11ac协议的256-QAM效率高25%。

在WIFI6协议下:

2.4G /1*1 MIMO/20Mhz频宽下默认速率是 143.38Mbps。

5G-6G /1*1 MIMO/80Mhz频宽下默认速率是 600.49Mbps。

因为有AX协议有其他技术加成,实际提升不止25%。





4K-QAM(4096-QAM)

高通的4K-QAM并不是什么新协议,是在AX协议其他技术都不变的情况下,单纯将QAM从默认AX协议默认的1024-QAM提升到4096-QAM,所以调制效率提升了20%。

目前从市面上来看使用4096-QAM技术的只有高通一家,所以也是作为骁龙888的一个卖点大肆宣传。

但是需要注意高通的4K-QAM限制也不少。

  • 首先因为4K-QAM不是AX协议标准支持的,所以现在发射端和接受端只有高通的设备才能支持,你拿华为或者联发科的手机就不支持,或者其他博通芯片的路由器也不支持。
  • 高通的4K-QAM只支持5G/6G频段,2.4G频段仍然是1024-QAM速度没有提升。
  • 高通的4K-QAM在160MHz频宽下只支持2*2 MIMO,如果你想支持4*4 160MHz,那么还是1024-QAM。所以理论上配合2*2 MIMO接受设备时可以最大支持2882Mbps速率,比1024-QAM的2402Mbps 多出20%。





哪些设备支持4K-QAM

首先这个东西目前是高通独有的。

手机的话,使用了Fast Connect 6900连接系统手机处理器都支持。

比如骁龙888,骁龙865+,即将推出的骁龙870也可能支持。

路由器的话,使用了高通Networking Pro 10系列路由器解决方案的路由器都支持。

包含Networking Pro 610/810/1210/1610 Platform。

比如小米AX6000疑似基于Networking Pro 610打造,Linksys的AXE8400基于一 Networking Pro 1210打造。

什么是4K QAM?哪些设备支持4K QAM?

Linksys AXE8400

PC网卡暂时没有找到。





总结

总的来说4K-QAM作为卖点的话,闲得很鸡肋。

首先手机端火龙888让人提不起购买欲望,PC端两款便宜的网卡AX200和AX210都不支持。

只剩一个路由器做为信号发射设备支持,这还怎么玩?
